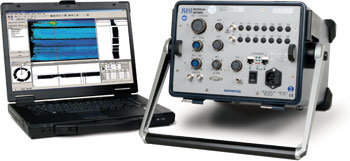

奧林巴斯探傷儀器MultiScan MS5800

MultiScan MS 5800是一個提供以下技術的多技術系統：

· 渦流檢測法(ECT)在管道檢測中的應用

· 內旋轉檢測系統(IRIS)在鐵、有色金屬中的應用

· 管道遠程現場檢測(RFT)

· 近場檢測法(NFT)

· 漏磁管檢測

奧林巴斯探傷儀器MultiScan MS5800：




5800 E

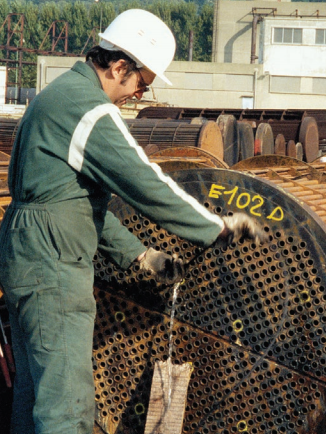

渦流檢測法(ECT)在管道檢測中的應用

· 冷凝器

· 給水加熱器

· 熱交換器

· 空調機

渦流檢測是一種非接觸檢測非鐵磁油管的方法。該技術適用于有色金屬材料的腐蝕、沖蝕、磨損、點蝕、折流板切割、壁損、裂紋等金屬不連續性的檢測和評定。

· 兩個線圈被電流激發，產生一個磁場。磁場穿透管材料并在材料中產生相反的交流電。這些電流被稱為渦流。

· 任何改變渦流流的缺陷也會改變探頭內線圈的阻抗。

· 測量線圈阻抗的這些變化用于檢測管中的缺陷。

多掃描MS5800E關鍵特征

· 每個輸入同時有四個頻率。
這一特性允許檢測速度高達2米/秒，在和差分通道上有四個頻率，沒有信號失真。

· 電子探頭平衡。
通道操作不需要單獨的外部參考探頭。

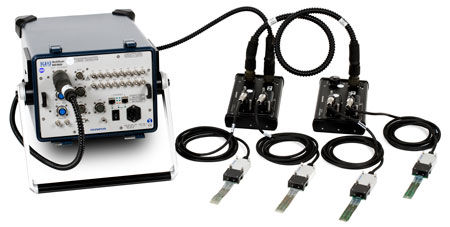

· 4個ECT輸入和多達64個多路復用信道。
多掃描?MS5800E可以支持大量的ECT通道來執行陣列探測檢查。與單通道檢測相比，陣列探測技術能更快、更容易地覆蓋表面.

· 探測技術能更快、更容易地覆蓋表面.

5800 U

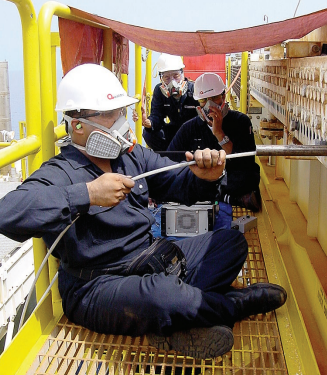

鐵、有色金屬內部旋轉檢測系統(IRIS)的管道檢測

· 鍋爐

· 給水加熱器

· 空氣冷卻器

· 熱交換器

超聲波IRIS選項用于檢查廣泛的材料，包括鐵，有色金屬，和非金屬油管。該技術檢測和尺寸由腐蝕、腐蝕、磨損、點蝕、開裂和擋板切割造成的壁損。奧林巴斯數字IRIS檢測技術被廣泛應用于遠程現場檢測、漏磁檢測、渦流檢測等領域。

MultiScan MS 5800U(IRIS)關鍵特征

· 安裝向?qū)?br /> 簡化了對不同管徑和不同材料的設備校準。向?qū)н€為檢查生成報告代碼。

· 實時增益和門控
UT設置可以在C掃描采集期間進行修改，以快速優化信號檢測.

· 實時連續彩色C掃描
減少漏掉的缺陷與C掃描顯示。為了提高你的報告的質量和外觀，包括彩色地圖和缺陷的橫斷面視圖。

· 全管長記錄
用于離線分析數據，并與客戶評估結果.

5800 R

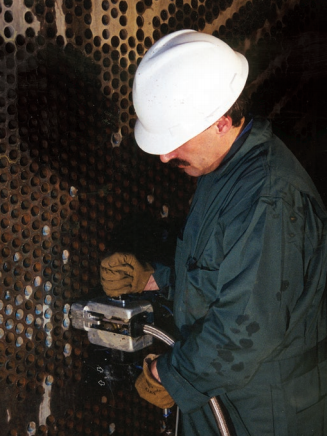

管道遠程現場檢測(RFT)

· 鍋爐

· 給水加熱器

· 碳鋼換熱器

遠程現場測試(RFT)正被用于成功地檢測鐵磁管，如碳鋼或鐵素體不銹鋼。該技術在檢測和測量因腐蝕、磨損和折流板切割而產生的體積缺陷時具有良好的靈敏度。奧林巴斯遠程野外探測與多掃描?MS 5800在各地被用于成功地檢查熱交換器、給水加熱器和鍋爐管。

多掃描MS 5800R關鍵特征(RFT)

· RFT有多達四個不同的頻率和實時混音。
此特性為混合和缺陷驗證提供了更大的靈活性。通過多頻檢查和雙驅動操作，可以更容易地檢測和調整支撐板的缺陷。

· RFT的頻率范圍從20赫茲到250千赫。
用MultiScan MS 5800R實現高頻?將RFT檢測擴展到低磁導率的薄材料，如400系列不銹鋼和其他鐵磁合金.

近場檢測法(NFT)

· 空氣冷卻器

· 碳鋼換熱器

近場測試(NFT)技術是一種快速、廉價的解決方案，專門用于翅片扇、碳鋼管的檢測。這項新技術依賴于一個簡單的驅動器-拾音器渦流探頭設計，提供非常簡單的信號分析。

NFT特別適用于檢測碳鋼油管內部的腐蝕、腐蝕或點蝕。NFT探測器測量升程或“填充因子”，并將其轉換為基于振幅的信號(不進行相位分析)。由于渦流穿透僅限于管的內表面，所以NFT探頭不受管外翅片幾何形狀的影響。

奧林巴斯探傷儀器MultiScan MS5800MultiScan MS 5800 R?
漏磁管檢測

· 給水加熱器

· 空氣冷卻器

· 碳鋼換熱器

漏磁(MFL)是一種快速檢測技術，適用于測量壁損和檢測點蝕、溝槽、周向裂紋等尖銳缺陷。MFL對鋁翅片管是有效的，因為磁場幾乎完全不受這種鰭的存在的影響。

軟件特性

EC/RFT/MFL/UT	安裝向?qū)?	用常規探頭檢查管子的簡易配置
	自動校準	同時校準所有通道和深度曲線
	數據文件存儲	任何與個人電腦兼容的媒體
	打印	屏幕轉儲、獲取和安裝報告給任何Microsoft Windows XP兼容打印機
UT	測量方式	壁厚：IRIS(浸沒)
	設置顯示	A掃描
	輪廓顯示	壁厚，ID和OD彩色C-掃描，B掃描管周向截面和軸向截面
	游標	橫截面游標和手動坑形游標
	測量	壁損(%)，殘余壁，和管的幾何形狀統計(小，大，平均)
軟件需求	操作系統	Microsoft Windows XP Pro
	硬件要求	2 GHz奔騰，2 GB RAM，1 GB硬盤空間，1024×768顯示分辨率

技術規格

一般規格	電源	120 VAC或220 VAC±10%，自動選擇，48 Hz至63 Hz
	尺寸(不包括手柄)	45厘米x30厘米x22厘米
	重量	安裝所有模塊的大重量：12.8公斤
	環境	-20°C至45°C用于環境操作；-20°C至70°C儲存；95%相對濕度，無冷凝
	計算機接口	100 base-T快速以太網
渦流測試	探頭輸入	4個的差分輸入和多達64個多路輸入(16個時隙)和MUX-PKG-MS(U 8780060)
	ECT通道	同時有16個(4次輸入x4次頻率)； 在超多路復用模式下有256個(有16個時隙)
	頻率數量	多8個頻率
	頻率范圍	可調20Hz至6MHz
	采集率	每通道40千赫(常規模式)； 14kHz根據時隙數等分(在多路復用模式下)
	被支持的探頭	儀器的通用接口支持所有標準的差分和線圈式探頭、阻抗式探頭、發送接收式探頭，以及旋轉探頭（可能需要適配器線纜）。
	探頭平衡	真正通過電子方式完成的探頭平衡。針對通道，不需要的外置參考探頭。
	輸出電壓	每臺發電機20 VP-p(2個輸出)
	輸出電流	1A(峰值)
	實時報警	8個警報(僅有原始通道)
	編碼器	2個正交編碼器和數字輸入
遠場測試、近場和漏磁	探頭輸入	4個用于RFT/NFT的輸入； 4個用于MFL的輸入
	RFT/NFT通道	同時有16個(4次輸入x4次頻率)； 近場檢測在多路轉換模式下有64個通道（4個輸入 × 16個時隙） 遠場檢測有8個通道（4個輸入 × 2個時隙）
	MFL通道	同時有4個 在多路轉換模式下有64個（4個輸入 × 16個時隙）
	頻率數量	多4個頻率（僅RFT）
	頻率范圍	20Hz ～ 250kHz，可調
	采集率	每個通道為40kHz（常規模式）； 將14kHz根據時隙的數量等分（多路轉換模式）
	被支持的探頭	支持所有帶單勵磁器、雙勵磁器、雙拾波器，以及使用近場技術和漏磁技術的差分式和式探頭（可能需要適配器線纜）。
	探頭平衡	真正通過電子方式完成的探頭平衡
	輸出電壓	每個發動機為20Vp-p（2個輸出）
	輸出電流	1A（峰值）
	模擬輸出	個輸入的X分量和Y分量。
	實時報警	8個警報(僅原始通道)
	編碼器	2個正交編碼器或數字輸入
超聲IRIS檢測	脈沖器/接收器數量	在脈沖回波模式下為1個通道
	系統帶寬	0.5MHz ～ 25MHz
	采樣速率	8比特，100MHz
	探頭頻率	1MHz ～ 20MHz
	脈沖重復頻率	大為20kHz
	動態增益（線性放大器）	70dB，步距為1dB
	A掃描長度	32 ～ 8092點
	脈沖電壓	50V ～ 300V，步距為1V
	高通濾波器	無、2MHz、5MHz、10MHz
	數據采集同步	時間、連續、位置或外部
	編碼器	2個正交編碼器和數字式輸入（要求使用MultiView6.1或更高版本）

如有需要OLYMPUS多技術探傷儀器MultiScan MS 5800歡迎致電聯系。
