法國PCB電路板IC氣流沖擊罩Lab Companion Precision temperature cycling system（的高低溫氣流循環系統）Lab Companion Thermal Test system 能夠控制熱、冷空氣，應用在測試元器件、混合電路、模塊、PCB和裝配。采用獨特的雙壓縮機技術是唯壹可以在20SCFM（9.4 l/s）流量情況下釋放-80°C溫度的系統。

廣東宏展科技有限公司（www.labcompanion.cn）致力于環境可靠性試驗設備的研發、制造和銷售；產品包括：高低溫濕熱試驗箱、快速溫度循環試驗箱、溫度沖擊試驗箱、溫度濕度振動三綜合試驗箱、步入式環境試驗箱、高低溫低氣壓試驗箱、烘箱、非標環境試驗設備定制產品等；每年產銷近千臺環境試驗設備，公司在中國各地設有多處負責銷售和維修服務點。

Lab Companion Precision temperature cycling system（的高低溫氣流循環系統）
Lab Companion Thermal Test system 能夠控制熱、冷空氣，應用在測試元器件、混合電路、模塊、PCB和裝配。采用獨特的雙壓縮機技術是唯壹可以在20SCFM（9.4 l/s）流量情況下釋放-80°C溫度的系統。

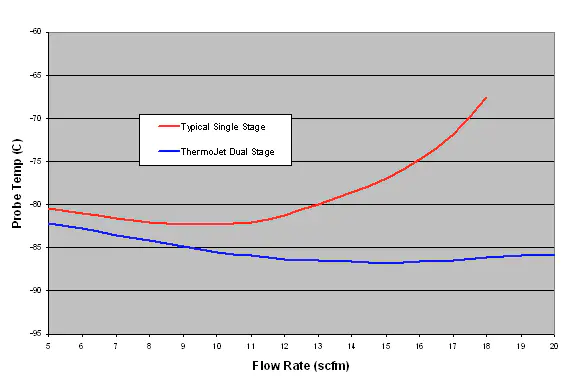

功能強: 在20SCFM的流速下釋放-80oC的溫度。

快速性: 10秒中溫度實現+230oC 到-65oC的周期變化。
可靠性: 采用獨特的雙壓縮機技術，提供的制冷能力和更長的使用壽命。
壓縮性: 比其他同類產品小34%外形尺寸。
便利性: 可分離的彩色觸摸屏控制器可使你在遠處實現監控、測試。

應用：
測試components, MCMs, modules, PCBs, assemblies
用來替代液氮
對設計的驗證
失效分析
高低溫沖擊
Thermal fixtures
對Tester Handler的溫度控制



Features	Benefits
? 在20SCFM的流速下釋放-80oC的溫度	? 元器件能快速并持久保持低溫狀態。
? 外部熱電偶	? 方便控制和DUT溫度監控
? 可分離的觸摸式控制器	? 遠程定位制冷系統可節省空間
? 使用標準的off-the-shelf制冷劑	? 減少停工期，降低維修成本
? CFC and HCFC free	? 周邊環境安全性
? RJ45  遠程網絡接口選配 IEEE488、GPIB接口	? 遠程溫度控制
? 完全	? 無需干冰或液氮等外部制冷源

【Lab Companion法國PCB電路板IC氣流沖擊罩適用范圍】

適用于各類半導體芯片、閃存Flash/EMMC、PCB 電路板IC、光通訊（如收發器transceiver 高低溫測試、SFP光模塊高低溫測試等）、電子行業等進行IC
特性分析、高低溫循環測試、溫度沖擊測試、失效分析等可靠性試驗

【Lab Companion法國PCB電路板IC氣流沖擊罩工作原理】
1、試驗機輸出氣流罩將被測試品罩住，形成一個較密閉空間的測試腔，試驗機輸出的高溫或低溫氣流，使被測試品表面溫度發生劇烈變化，從而完成相應的高低溫沖擊試驗；
2、可針對眾多元器件中的某一單個IC或其它元件，將其隔離出來單獨進行高低溫沖擊，而不影響周邊其它器件，與傳統冷熱沖擊試驗箱相比，溫變變化沖擊速率更快。
 【Lab Companion法國PCB電路板IC氣流沖擊罩工作模式】
A）2路主空氣管輸出，由分布頭分為8路供氣，帶2套1拖8 系統
B) 2種檢測模式 Air Mode 和DUT Mode
測試和循環于高溫/常溫/低溫(或者不要常溫）
【Lab Companion法國PCB電路板IC氣流沖擊罩主要技術參數】
1. 樣品盒尺寸：大小可選
2. 制冷方式：采用風冷式HFC環保制冷劑復疊系統，溫度可達-80℃
3. 噪音：≤65dB（A聲級）
4. 條件：風冷式環境溫度在+23℃時
5. 溫度控制范圍：-80℃～+250℃
6. 沖擊溫度范圍：-60℃～+200℃
7. 溫度轉換時間：≤10秒
8. 溫度偏差：測試品恒定在-40℃時,溫度偏差為±1℃
9. 沖擊氣流量：2.2~8.4L/s(分為8路，每路0.23~1.06
L/s）連續氣流
10. 溫變速率降：RT+10℃降至-80℃≤60s
11. 試品表面溫度：RT+10℃降至-80℃約1分鐘試品表面溫度達到，氣體溫度與樣品溫度可選擇測控
12. 控制系統：采用進口智能PLC觸摸屏控制，7寸彩色屏
13. 試品：帶2套1拖8 系統，金屬封裝PCB板模塊8片；
14. 前端空氣經干燥過濾器處理,產品測試區及附近無明顯結露現象。設備可以連續運轉不需進行除霜。
15. 外形尺寸：寬700×高1040×深900（mm）以實物為準
16. 使用電源：AC 三廂五線 220V 50/60HZ
