一體式標準孔板蒸汽流量計可實現溫度、壓力因子自動補償，測量蒸汽流量計更。

賽塔拉姆自動化控制技術（廈門）有限公司專業代理批發品牌流量儀表及相關產品，產品包含：質量流量計、電磁流量計、渦街流量計、渦輪流量計、礦漿流量計、金屬浮子流量計、羅茨流量計、孔板流量計、V錐流量計、壓力變送器、氧化鋯氧分析儀、液位計等，集選型、銷售、安裝及售后維護等相關一站式服務，業務范圍涉及石油、化工、能源、天然氣、水利、市政、冶金、煤氣、供水、供熱、紡織印染等及其他相關工業領域。公司與國內外各大儀表儀器廠家密切合作，旨在提高高質量、精度準、穩定性好的高品質流量計及相關儀表儀器，為企業實現自動化生產加工提供過程控制和檢測管理，實現高效率、低能耗，少浪費的高效環保生產運行。 另外為客戶提供高端儀表儀器產品，如沃森流量計，富士變送器、科隆流量計、橫河流量計等。

一體式標準孔板蒸汽流量計是由標準孔板通過三閥組與多參數差壓變送器（差壓變送器、溫度變送器或壓力變送器）等二次儀表配套組成的高量程比的差壓式流量計，自帶溫度和壓力補償，在測量氣體流量時，可直接測量到氣體的溫度和壓力，尤其是在測量蒸汽時，必須進行溫度壓力的補償，因此使用非常方便，具有精度高、耐高溫高壓、穩定性好、量程寬的優點，可用于液體、氣體、蒸汽及天然氣的流量計量，廣泛應用于電力、石油、化工、冶金、供水、供熱、制藥、食品等行業。
測量原理：充滿管道的流體流經管道內的節流裝置時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在其上、下游兩側產生壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就越大。在已知有關參數的條件下，根據流動連續性方程和伯努利方程就可以推導出壓差與流量之間的關系從而求得流量。因此可以通過測量差壓來測量流體的流量大小。
一體式標準孔板蒸汽流量計特點：

（1）一體化設計，結構簡單，安裝方便，易維修，響應速度快。

（2）測量精度高，量程比寬，可靠穩定。

（3）耐高溫、高壓，適合不同工況條件。
（4）可進行溫度、壓力補償，同時可測的氣體的溫度、壓力。

（5）使用介質廣，可測量蒸汽、氣體、液體的流量。

一體式標準孔板蒸汽流量計技術參數：
公稱通徑： DN20 – DN1000

依據標準GB/T2624-93進行設計制造

依據檢定規程JJG 640-94進行出廠檢定

基本精度： ±0.5%、±1%、±1.5%

流量范圍： ≥ 1:15

公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）

被測介質：飽和蒸氣、過熱蒸氣、 水、空氣、天然氣、其它混合介質

被測介質溫度：-10℃~+450℃

供電電源：智能流量積算儀220VAC， 流量變送器24VDC（由積算儀供電），

輸出信號： 4-20mA DC或RS485通訊

防爆性能： 本安型ibIICT5
蒸汽孔板流量計安裝要求

（1）可水平、垂直安裝，應保證管內充滿液體。

（2）孔板流量計前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。

（3）直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。

訂貨時請詳細提供以下數據：

（1）被測介質 名稱

（2）大、常用、小流量。

（3）工作壓力、工作溫度

（4）介質密度、粘度 （水，蒸汽，常用氣體可以不提供）

（5）管道材質、內徑、外徑

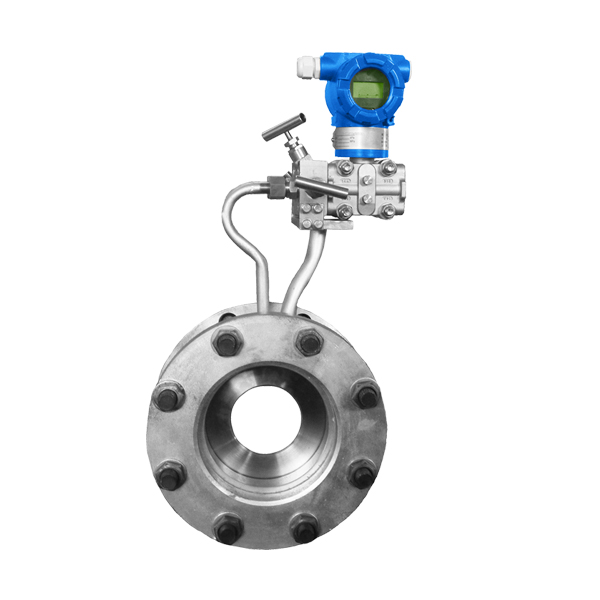

產品參考圖片：
