湯姆森THOMSON推桿電動推桿低溫推桿
THOMSON電動重型推桿
電動作動器
更多產品資料請聯系我們：卜振磊
無可匹敵的環境耐性
更多產品資料請聯系我們：卜振磊
Electrak HD 經測試符合并超出現今市場內的OEM機械電子組件驗收測試。
湯姆森THOMSON推桿電動推桿低溫推桿
IP69K(靜態)、IP67(靜態)和 IP66(動態)等級證明 Electrak HD可耐受惡劣的環境。
可運行的溫度范圍較寬 - 40℃ 至 + 85℃( 40℉至 + 185℉)。
湯姆森THOMSON推桿電動推桿低溫推桿
200 小時鹽霧測試

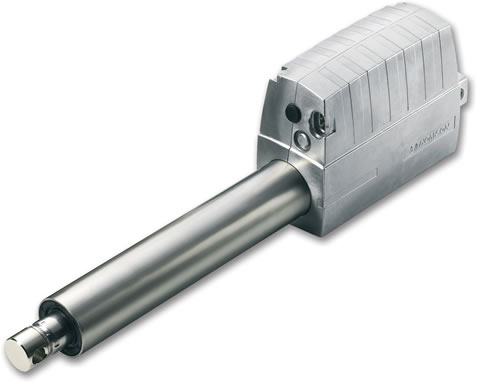

Electrak ? HD – 性能優越的直線推桿
功率更大、行程更長、板載控制器（帶可選 J1939 CAN 總線）和無可
匹敵的環境耐性
Electrak HD 是一款新的配備板載電子的直線推桿平臺，無需使用單獨
的控制器。更大的功率開辟了液動應用向電動轉換的新的更廣闊的范
圍。此外，它通過了的 OEM 組件環境接收實驗，包括 IP69K。
優越的性能
更大的功率和更長的行程使 Electrak HD 的應
用范圍比其他直線推桿更廣泛。
? 更高的負載，可達 10 kN (2250 lbs)，是液
動至電動轉換應用的理想選擇。
? 行程長達 1000 mm (39 in)。
? 的直線推桿設計，包括高質量的滾
珠絲杠，可減少達 20% 的電流消耗。
、板載電子
新型 Electrak 模塊化控制系統 (EMCS) 是當前
可應用在直線推桿內的板載控制器的基
礎，它包含可選的內置 J1939 CAN 總線
支持。
所有控制器和反饋選件的模塊化設計，功能
豐富、簡單易用，且置于一個緊湊的外殼
內。提高了可控制性、節省了空間、縮短了
安裝時間并降低了總成本。
? 內置 J1939 CAN 總線選件提高了可控制
性，淘汰了單獨的控制器，簡化了 OEM
機械設計。
? 電子跳脫點校準確保了恒定的過載保護。
? 對關鍵參數（如，行程末端、電壓、電
流和溫度）的持續監測是所有 HD 直線推
桿的標準。
? 內置動態制動減少了行程末端的慣性滑
行，提高了可重復性。
? 可選的、帶自動睡眠模式的低電平開關
縮小了體積，降低了成本，并提高了電
路的絕緣性。
? 可選的、供客戶使用的行程末端指示輸
出，如，聯鎖。
HD12 B026- 0300 LXX 2 M M S
湯姆森低溫電動推桿
湯姆森直線推桿性能優越
功率更大、行程更長、板載控制器(帶可選J1939 CAN總線)和無可匹敵的環境耐性Electrak HD 是一款新的配備板載電子的直線推桿平臺，
無需使用單獨的控制器。更大的功率開辟了液動應用向電動轉換的新的更廣闊的范圍。此外,它通過了的OEM組件環境接收實驗，包括IP69K。
湯姆森直線推桿行業、板載電子 。
新型 Electrak 模塊化控制系統(EMCS)是當前可應用在直線推桿內的板載控制器的基礎，它包含可選的內置 J1939 CAN 總線 支持。
湯姆森直線推桿所有控制器和反饋選件的模塊化設計，功能豐富、簡單易用，且置于一個緊湊的外殼內。提高了可控制性、
節省了空間、縮短了安裝時間并降低了總成本。
1. 型號與輸入電壓
HD12 = Electrak HD、12 Vdc
HD24 = Electrak HD、24 Vdc
2. 螺桿類型、動態負載能力
B026- = 滾珠絲杠、2.6 kN (585 lbs)
B045- = 滾珠絲杠、4.5 kN (1012 lbs)
B068- = 滾珠絲杠、6.8 kN (1529 lbs)
B100- = 滾珠絲杠、10 kN (2248 lbs)
3. 指令行程長度  (1)
0100 = 100 mm
0150 = 150 mm
0200 = 200 mm
0250 = 250 mm
0300 = 300 mm
0350 = 350 mm
0400 = 400 mm
0450 = 450 mm
0500 = 500 mm
0550 = 550 mm
0600 = 600 mm
0650 = 650 mm
0700 = 700 mm
0750 = 750 mm
0800 = 800 mm
0850 = 850 mm
0900 = 900 mm
0950 = 950 mm
1000 = 1000 mm
4. Electrak ? 模塊化控制系統選項
EXX = 僅電動監控組件
ELX = EXX + 行程末端指示輸出
EXP = EXX + 模擬（電位計）位置輸出
EXD = EXX + 數字位置輸出
ELP = ELX + 模擬（電位計）位置輸出
ELD = ELX + 數字位置輸出
LXX = EXX + 低電平信號電機開關
LLX = EXX + LXX + 行程末端指示輸出
LXP = EXX + LXX + 模擬（電位計）位置輸出
CNO = Can 總線 J1939 + 開環速度控制
5. 線束選件
1 = 0.3 m 長帶飛線電纜
2 = 1.5 m 長帶飛線電纜
3 = 5.0 m 長帶飛線電纜
6. 后部適配器選件
M = 12 mm 引腳十字孔
E = ? 英寸引腳十字孔
M = 12 mm 引腳叉狀十字孔
E = ? 英寸引腳叉狀十字孔
7. 前部適配器選件
M = 12 mm 引腳十字孔
E = ? 英寸引腳十字孔
M = 12 mm 引腳叉狀十字孔
E = ? 英寸引腳叉狀十字孔
P = 公制母螺紋
G = 英制母螺紋
8. 適配器方向
S = 標準

M = 90 °扭轉
