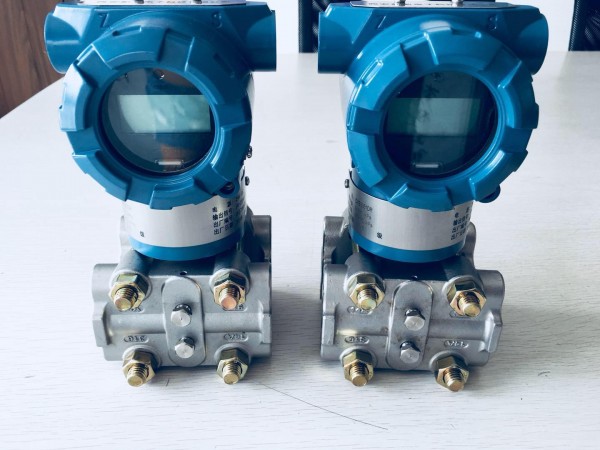

一、產品概述：
CYB3351GP型壓力變送器該系列產品主要用于測量氣體、液體和蒸氣的壓力，負壓等參數，然后將其轉換成4～20mA.DC信號輸出。該產品設計小巧，具有HART現場總線協議的智能化功能。測量最小壓力1KPa，（可遷移為負壓變送器）。
二、特點
① 精度高；
② 穩定性好；
③ 二線制（特殊可四線制）；
④ 量程、零點外部連續可調；
⑤ 正遷移可達500％；負遷移可達600％；
⑥ 阻尼可調；
⑦ 單向過載保護特性好；
⑧ 無機械可動部件，維修工作量少；
⑨ 全系列統一結構，零部件互換性強；
⑩ 接觸介質的膜片材料可選擇；
（316L、TAN、HAS-C、MONEL等耐腐蝕材料）
11 防爆結構，全天候使用；
12 智能HART現場總線協議。
三、技術指標
① 使用對象：液體、氣體和蒸汽
② 測量范圍：0~0.08KPa至0~40MPa
③ 精確度：±0.2％，±0.25％，±0.5％
④ 輸出信號：4～20mA DC（特殊可為四線制）
220V AC供電，0～10mA DC輸出
⑤ 供電電源：12～45V DC，一般為24V DC
⑥ 指示表：指針式線性指示0～100％刻度以及LCD液晶式顯示
⑦ 防爆等級：a：隔爆型 （Exd ⅡBT5或ExdⅡCT6）
b：本安型 （ExiaⅡCT6或ExibⅡCT6）
⑧ 量程和零點：外部連續可調
⑨ 溫度范圍：工作溫度范圍：－20～＋88℃，（LT型為－25～＋70℃）
灌充硅油的測量元件：－40～＋104℃
法蘭式變送器灌充高溫硅油時：＋15～＋315℃，普通硅油：－40～＋149℃
⑩ 靜壓：4、10、25、32MPa
11 濕度：相對濕度為0～100％RH
12 容積變化量：＜0.16cm3
13 阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調。
四、產品選型表
CYB3351GP型壓力變送器
|
|
|||||||
|
|
0-1～6KPa |
||||||
|
4 |
0-6～40KPa |
||||||
|
5 |
0-40～250KPa |
||||||
|
6 |
0-0.16～1MPa |
||||||
|
7 |
0-0.4～2.5MPa |
||||||
|
8 |
0-1.6～10MPa |
||||||
|
9 |
0-4～25MPa |
||||||
|
0 |
0-6～40MPa |
||||||
|
|
功能 |
||||||
|
E |
非智能型（4～20mA輸出） |
||||||
|
S |
智能型（HART協議） |
||||||
|
|
結 構 材 料 |
||||||
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
||||
|
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
|||
|
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
||||
|
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
||||
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
||||
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
||||
|
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
||||
|
|
附加功能 |
||||||
|
M1 |
0～100%線性指示表 |
||||||
|
M2 |
LCD數字顯示表
|
||||||
|

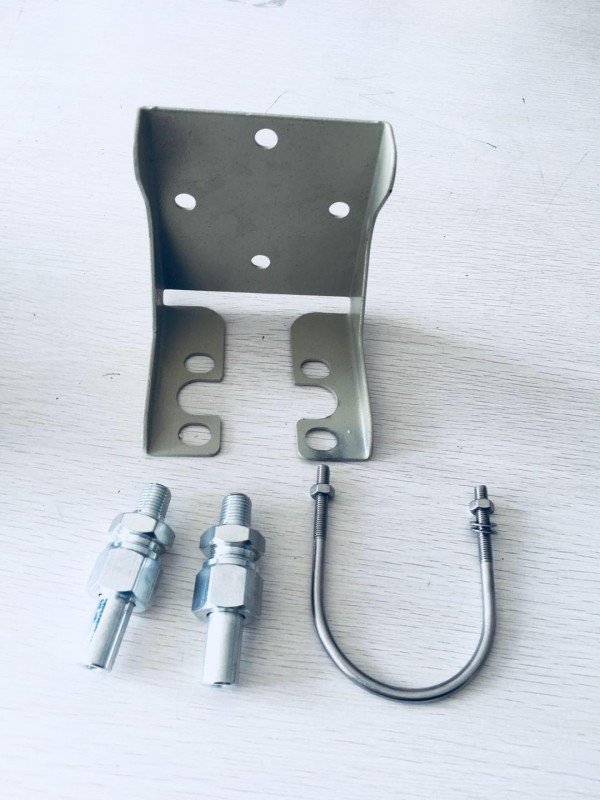

B1 |
管裝彎安裝板 |
||||||
|
B2 |
板裝彎安裝板 |
||||||
|
B3 |
管裝彎安裝板 |
||||||
|
D1 |
側面泄放閥在壓力室上部 |
||||||
|
D2 |
側面泄放閥在壓力室下部 |
||||||
|
C0 |
1/2″-14NPT錐管陰螺紋接頭 |
||||||
|
C1 |
1/2″-14NPT引壓街頭后部焊接引壓管Ф14 |
||||||
|
C2 |
丁字形螺紋接頭M20×1.5 |
||||||
|
d |
隔爆型dⅡBT4 |
||||||
|
i |
本安型iaⅡCT6 |
||||||
|
|
免責聲明：以上所展示的[ CYB3351GP型壓力變送器]信息由會員[西安新敏傳感有限公司]自行提供，內容的真實性、準確性和合法性由發布會員負責。
3
代號
代號
代號
CYB3351GP 8 E 22 M1B1C0 選型舉例
