醫院核磁共振儀電磁屏蔽室設計施工方案、核磁共振屏蔽室解決方案，核磁共振屏蔽室(磁屏蔽和射頻銅板屏蔽)專用于核磁共振設備的屏蔽，防止外界電磁場干擾。根據用戶需要，可設計磁場屏蔽和射頻屏蔽雙重功能的核磁共振屏蔽室。

常州飛驗檢測儀器有限公司以制藥、醫療、檢測等行業為主要業務，為制藥、醫療、檢測行業提供良好的產品和解決方案。我們?yōu)榭蛻籼峁┑漠a(chǎn)品品牌包括：美國Amphenol（安費諾）（原美國GE）公司Kaye溫度驗證系統，干熱熱電偶傳感器、濕熱熱電偶傳感器、濕熱熱電阻溫度傳感器，干熱熱電阻溫度傳感器，高通量組織研磨儀、數顯超聲波清洗機疊加式搖床、醫院核磁共振電磁屏蔽室設計方案等。

醫院核磁共振儀電磁屏蔽室設計施工方案

一、應用領域：

用于核磁共振掃描儀可能受到干擾的場所。

二、性能指標：

（1）、１０ＭＨｚ～１００ＭＨｚ≥１００ｄＢ

（按國標ＧＢ１２１９０－９０方法測試）

（2）、絕緣阻抗：＞３０００Ω

（3）、接地電阻：＜１Ω

（4）、相對濕度：≤８０％

（5）、大氣壓：８６～１０６Ｋｐａ

（6）、照明亮度：１００～１５０ＬＸ

三、系統配置及主要技術指標：

（1）、核磁屏蔽室整體尺寸：長７米×寬５米×高３．５米；

（2）、手動核磁屏蔽門尺寸：高２．１米×寬１．２米（外開門）；（3）、絕緣地坪尺寸：長８．２米×寬６．２米（沿墻起高０．６米）；（4）、屏蔽觀察窗：１．２ｍ×０．８５ｍ；

（5）、通風窗：６００ｍｍ×３００ｍｍ１個，６００ｍｍ×６００ｍｍ１個，３５０ｍｍ×３５０ｍｍ１個；

（6）、電源濾波器：２０Ａ／２２０Ｖ（２個），

（7）、接地濾波器（１個）；

（8）、屏蔽性能：１０ＭＨｚ～１００ＭＨｚ＞１００ｄＢ；測試方法按國標ＧＢ１２１９０－９０。

（9）、在１０００ｐＦ耦合電容的測試回路條件下背景噪音＜２ｐＣ（10）、照明用電電源濾波器：２５Ａ／２２０Ｖ２路

（11）、殼體機械性能：屏蔽體不平度≤４ｍｍ／Ｍ２，屏蔽體垂直度≤６ｍｍ（12）、二年內變形程度：頂部下陷≤８ｍｍ底部凹陷≤３ｍｍ

四、醫院核磁共振儀電磁屏蔽室設計施工方案安裝方案

1、屏蔽殼體：

屏蔽體的使用壽命是２０－３０年，屏蔽殼體的抗震等級按照８級計算。考慮到磁場影響和拆裝方便，采用銅板拼裝式設計

（1）、核磁屏蔽室底面設計：

屏蔽室在核磁儀放置位置地溝要求：２．８ｍ×２．８ｍ×０．９ｍ，室內其他地方挖深為：５５公分，水平以下３０公分用Ｃ２５混凝土澆筑。對澆注地基水泥沙漿磨平，進行雙層ＳＢＳ防水處理，鋪設高強度的絕緣地坪，然后進行屏蔽體地面制作。

（2）、屏蔽室殼體設計：

屏蔽體是用０．３５ｍｍ紫銅板及優質松木框架（刷防火涂料）拼裝結構。拼裝模塊之間夾多層銅網襯墊，采用Ｍ６＊１００不銹鋼螺栓緊固。

2、屏蔽門設計：

手動單開屏蔽門，尺寸：１．２ｍ寬×２．１ｍ高（外平開式）；根據屏蔽室現場特點，采用單外開屏蔽門。屏蔽室門是影響整個屏蔽室屏蔽效果的最重要部位，是保持屏蔽系統總性能免于退化的最薄弱部件，也是系統中唯一可動部分，因此保持屏蔽門屏蔽效能的穩定性尤為重要。門的結構為單扇平開式，門板采用銅板、木龍骨和不銹鋼框架焊接制成，門框邊緣采用指型鈹青銅彈片密封，使用無磁鎖具。

3、觀察窗設計：

觀察窗為雙層屏蔽玻璃內襯３０目銅網，雙層銅網之間距離為５－６公分，以提高屏蔽效能，保證高清晰度。

4、輔助系統

（1）、接地系統

屏蔽室的接地系統采用單獨電網接地系統方式，即用絕緣地坪隔離和系統零電位接地（使用接地濾波器），要求接地電阻不大于１Ω。

（2）、截止波導窗平衡通風系統

屏蔽室采用不銹鋼全焊式網狀通風截止波導窗，其插入衰減與屏蔽室一致。對進出屏蔽室的制冷管道、失超管等，采用不銹鋼焊接壓緊處理。

（3）、電氣設計施工：

根據屏蔽室使用要求及國家有關的設計標準，充分考慮屏蔽室內系統工作的性質和任務，以電源供配電的質量、安全性和技術上的先進性、人員工作環境的舒適性等為設計原則。按照各設備用電負荷的大小，選擇合適線徑的電力電纜和不同容量的電源濾波器；選用低泄漏電流的電源濾波器，插入衰減與整個屏蔽室的綜合效能一致；室內的電源采用穿管走線，按要求位置配置電源插座。電源連接，可以輸出２２０Ｖ電壓，適應不同設備的需要。電源經濾波器進入屏蔽室，需要穿過屏蔽室墻面。屏蔽室頂部安裝無電磁干擾的直流ＬＥＤ照明燈具，照度在３００勒克斯。根據安裝高度，合理地確定燈具的間隙。保證屏蔽室內光線的均勻性。為防止照明設備產生的干擾影響，燈具通過屏蔽室中的電源濾波器供電。

5、照明配置：

（1）、ＬＥＤ高效能照明燈具１６套，分單雙路。

（2）、開關兩路，分別控制８套照明燈。

（3）、插座３個。兩個墻插，一個檢修插座。

（4）、兩回路電源。照明直流電，插座交流電。

五、生產工藝流程：

屏蔽體采用先進工藝設計，經專業技術人員和機器生產及制作（設計—下料—制作模塊—質檢—框架防腐／防火等處理）；主配件加工（門、窗、波導窗），檢驗合格—裝箱—發運。

（1）、產品說明：

屏蔽殼體、屏蔽門、屏蔽觀察窗、通風波導窗、電源濾波器、等均在工廠質檢合格，方可出廠。保證質量，省工省時。

（2）、現場安裝工藝流程：

醫院場地地面硬化磨平、防潮處理好后屏蔽公司進場－－絕緣層－－地面屏蔽處理—安四周?？颍K縫隙處理—屏蔽門—屏蔽窗—傳導板框—波導窗—濾波器及電氣布線—地面處理—內裝飾（墻：安裝龍骨＋木質吸音裝飾板＋鋁蓋縫條；頂：安龍骨吊件、Ｔ鋁、安微孔鋁合金板）—安燈具、開關、插座—配電箱—進磁體定位固定—二次進場封洞口及裝飾—ＰＶＣ抗靜電地板安裝—直流電源、電源濾波器連線，通電檢查測試，出測試報告。

六、安裝規范：

（1）、防潮層采用焊接拼縫，第二層壓在第一層縫的中心。

（2）、地面ＰＶＣ板絕緣應鋪平整、整齊、無缺陷、無縫隙。

（3）、屏蔽室模塊拼裝，尺寸一定要與圖紙相符，墻面垂直誤差不超過６ｍｍ。（4）、屏蔽門、觀察窗、傳導板（雙向吊線）垂直度誤差不超過２．５ｍｍ。

（5）、內墻面裝修平整美觀，墻體平整度不大于４ｍｍ，墻面垂直度不大于５ｍｍ。（6）、屏蔽室內照明線路要嚴格按照?qǐng)D紙施工，所有線路必須穿線管，交直流進入配電箱應明顯分開并貼上標簽，火、零，地線三色分明。所有線路不準在磁體的正上方經過。

（7）、設備進口不能小于２．８ｍ（寬）＊２．８ｍ（高）下口與正負０平，以方便磁體進入，磁體應嚴格按照?qǐng)D紙定位。

（8）、內裝飾走線槽為不能下沉的的地面可做明線槽。

（9）、屏蔽絕緣電阻小于１ＫΩ。

（10）、嚴格按照客戶的施工進度和質量操作。

其它：材料明細請參照設備價格單。

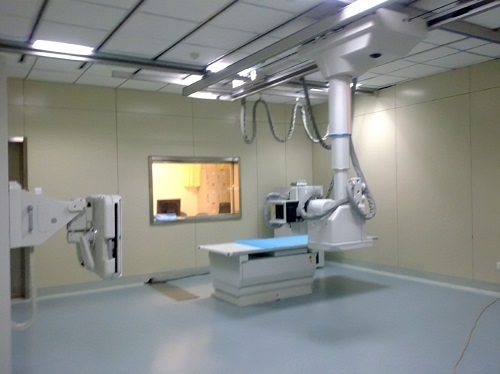

七、醫院核磁共振儀電磁屏蔽室設計施工方案裝修方案

１，頂部采用微孔鋁天花（６００＊６００）吊頂，主、副龍骨均采用鋁材質，不免有磁性。

２，墻面采用多孔木質吸音板裝修，具有靜音、美觀效果。

３，地面先做環氧自流平處理，保證平整、堅固、耐用。然后，再鋪設塑膠（ＰＶＣ）及踢腳線處理。

八、工程質量保證措施

１，建立完善的質量保證體系，嚴格按照ＩＳＯ９００２質量認證體系運行，加強工程施工和質量監控的管理。

２，加強對施工操作工藝質量控制，逐級做技術交底，使參加施工人員熟悉本工程主要特點：設計意圖和技術要求、質量標準、操作規程及質量檢驗控制點，嚴格要求施工人員按工藝要求作業，使施工工藝標準化、規范化。

３，認真組織隱蔽工程驗收，由技術、質檢負責人和甲方共同參加驗收，合格簽字后方可進行下道工序施工。

４，按規定搞好分部（項）工程的檢查及驗收，以及施工質量的檢驗。

５，加強工程質量施工過程中的監督，把好工程質量關。
