備用電源無擾動快切柜的介紹
由于煤礦化工鋼鐵企業中壓一般為不接地系統，但是由于系統大，系統電容電流大，雖然安裝消弧線圈，往往發生單相接地后，迅速發展為多相短路，母線電壓將迅速波動；同時由于生產工藝的需要，往往裝有大容量的整流變壓器，系統中有大量的諧波，對繼電保護裝置、自動控制設備造成干擾，設備故障率增加，從而造成供電系統有大量成組自啟動電機存在時，往往啟動電流特別大（有時可能引起保護誤動作），存在母線電壓波動大、時間長；對于部分大型企業為保證供電可靠性，中壓系統為并列運行，系統中任何設備故障都會引起電源波動， 越多出現電壓波動的概率越高。以上多種原因造成的系統電壓出現較大波動時，極容易造成母線段上部分設備異常停車，以至于導致工藝流程出現異常，甚至流程終止，造成停產

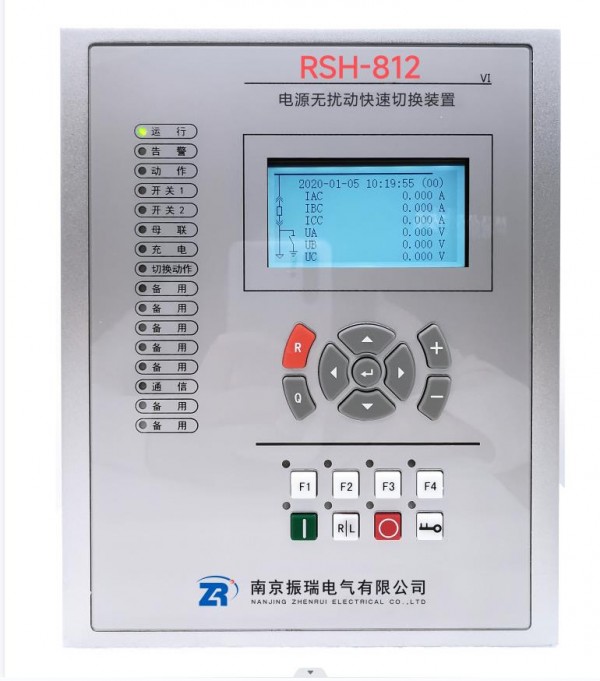

備用電源快速切換柜是基于我公司新一代嵌入式軟硬件平臺而研制的新型自動切換裝置。備用電源快速切換裝置繼承了我公司 RSH 系列廠用電快速切換裝置的成功經驗， 是針對各種行業用戶10kv以上電源的需求而專門設計和研發的新一代多功能備用電源快切產品。
備用電源無擾動快切柜的功能
根據斷路器的狀態自動識別是運行于雙進線的方式或是雙進線加母聯的方式。
裝置手動、自動完全分開，人工起動區分菜單起動和手動起動。
根據對象選擇實現進線一、母聯開關、進線二之間的人工切換或菜單切換，實現六種邏
輯切換。
每種手動切換可選擇串聯、并聯、同時三種切換方式。其中串聯、同時切換方式有快速、
同相、殘壓合閘條件。
事故切換可實現進線一至母聯、進線二至母聯、進線一至進線二和進線二至進線一的四
種邏輯。
事故切換可選擇串聯、同時兩種切換方式。每種切換方式含有快速、同相、殘壓合閘條
件。
事故切換起動包含失壓起動、品質起動、逆功率起動等模擬量起動方式，以及開關變位
起動、聯跳起動、保護起動等開關量起動。
無擾動穩定控制裝置提供保護閉鎖、裝置閉鎖、切換閉鎖等多種閉鎖功能。
事故記錄完善的錄波功能以及 USB 導出。
支持 RS485、CAN 等多種通訊方式。
備用電源無擾動快切柜的硬件說明
備用電源無擾動快切柜采用高性能的硬件設計平臺，中央處理器 CPU 的模塊化設計。裝置設有保護起動元件，只有保護起動元件動作才能開放出口繼電器正電源，從而真正保證了任一器件損壞不致于引起 保護誤動。高速 32 點采樣、實時并行計算。在每個采樣點完成所有的保護邏輯測量和計算，以及故障報告和事件記錄的實時整理。
備用電源無擾動快切柜采用整體面板、全封閉機箱，強弱電嚴格分開，同時在軟件設計上采取相應的抗干 擾措施，裝置的抗干擾能力大大提高，對外的電磁輻射也滿足相關標準。
備用電源無擾動快切柜施工
可組屏安裝，也可直接安裝于開關柜上，任意選擇方便的安裝方案。系統調試需停電。
當系統安裝設備后，還需要合適地定值，保證裝置動作的快速性、選擇性、可靠性、靈敏性。同時裝置具備手動操作功能，大大簡化操作，減少操作失誤的幾率。
當系統出現異常時，無擾動穩定控制裝置的自動投入可避免停電時間過長。即使一次簡單的成功的動作，也可以保證系統的持續工作，從而減少停電時間，節省了昂貴的重新啟動的費用，即可補償整個系統方案的投資，同時極大地降低了安全事故的發生概率。由此，大大地提高了設備的可用性，降低成本，贏回投資，保證了生產的連續性。
