補償式微壓計-陜西鉑科儀表廠是一種比較精密的測壓儀器，可用它校正其他壓差計。它是由盛水器A和B以膠管連通而成。容器B固定不動并裝有水準頭。容器A可以上下移動。測壓時，較大的壓力P1連到接頭\"+\"與B相通，小壓力P2連到\"一\"接頭與A相通，旋轉螺桿以提高容器A，則B中水面上升，直至B中水面回到水準頭所在水平為止。此

陜西鉑科朗茗科技有限公司擁有完整、科學的質量管理體系。我們的以誠信、實力和產品質量獲得業界的認可。公司本著”注重企業發展,客戶為本,品質精益求精”的企業理念，在工業自動化儀器儀表行業，創造出多項高新技術產品，所售產品均提供12個月的三包期，終身跟蹤服務。主要產品為：工業計量校驗儀器儀表,電力自動化儀器設備,壓力溫度檢測儀器,閥門儀表等。同時兼營國內外名優廠家儀器產品，提供成套服務。 ? 我們面對新的市場環境，實現企業的可持續發展，本廠以西安自動化研究院,西儀集團為依托，將繼續吸收高新技術，開發有潛力產品，以質量求生存、以科技求發展、以服務求信譽、以管理求效益。 我公司秉承 “以科技智上，鑄鉑金品質”的愿景，誠信雙贏、以人為本，不斷創新超越、不斷提升企業競爭力，努力開拓新的發展方向，與廣大新老朋友攜手并進，緊密合作，共創美好未來！

補償式微壓計-陜西鉑科儀表廠

特點

1)當用于校準或標定其他儀器時，可以作為壓力源;

2) 主要能側量較微小的氣體壓力，能到達0.01MM的精度;

產品介紹

補償微壓計以下簡稱微壓計主要用于非腐蝕性氣體微小壓力量值的傳遞.校準和測試, 它可測量微小氣體的正壓.負壓和差壓，可與S型皮托管或L型皮托管連接用于測量管道流速或差壓。它可以作為標準器校準其他低精度的壓力儀表。隆拓補償式微壓計分為YJB-2500補償式微壓計和BWY-250礦用型補償式微壓計.

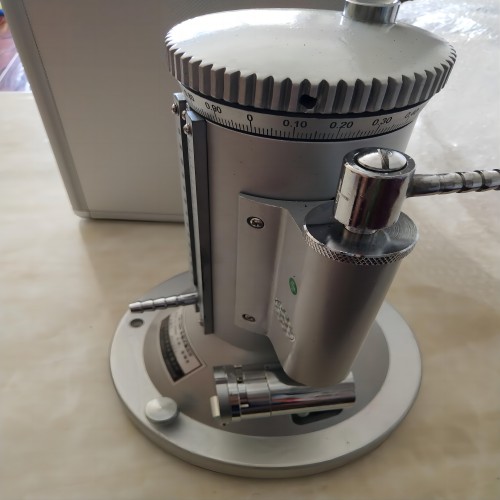

產品結構

隆拓補償微壓計由微調部份,水準觀測部分,反光鏡部分及外殼部分組成.

1.水準觀測部分-在觀測筒內裝有水準頭，以觀測由動壓管受壓力后觀測筒內液面的變化。

2.外殼部分-由殼體及橫擔支持長螺桿，在殼體上裝有水準泡及調節螺釘，以調節微壓計的螺桿及動壓管的垂直。

3.反光鏡部分由一個反光鏡固定在鏡殼上，反光鏡面反射觀測筒內的水準頭與液面的接觸情況，使水準頭尖與其倒影的影尖相接表示微壓計讀數調整"基點"

4.微調部分-由刻有200等分的微調盤,固定在長螺桿上,長螺桿動，水匣作上升或下降運動，在水匣靜壓可接嘴上裝有示度準塊，示度準塊在度板及字板中間移動來指示出水匣的位移高度

技術指標

1、型號: YJB-1500(BWY-150)、 YJB-2500(BWY-250)

2、規 格: -1500~1500Pa、 -2500~2500Pa

3、最小分度值: 0.01㎜ 0.01㎜

4、基 本 誤 差: ±0.8Pa 在-1.5~1.5kPa范圍: ±0.8Pa 在 <2.5~ <-1.5kPa 或在>1.5~2.5kPa

5、外形尺寸(㎜) :230×320 230×420

6、重 量(㎏): (YJB-1500) 5.5、(YJB-2500) 8.5

7、精度等級: 二等標準

8、工作環境: 溫度20±5 ℃

補償式微壓計-陜西鉑科儀表廠

補償式微壓計-陜西鉑科儀表廠

使用方法

1、調整:

(1)將微壓計放置在工作臺上，調整調節螺釘，使儀器處于水平(觀察水準泡的氣泡在黑圓圈中間)

(2)轉動微調盤，將微調盤與示值滑塊均調到"O"位，旋下動壓管密封螺釘，逐漸灌入蒸餾水，同時從反光鏡上觀察水準頭與液面基本相接時，暫停加水，再旋緊頂端密封螺釘。然后緩慢挑撥微調盤，使蓄水筒上升下降數次，以排盡連接管內的空氣，經上述過程后，再調動動壓管調節螺母，使達到液面與針尖相切要求(經3~5min后能穩定不變)。

2、使用:

(1)如用作標準傳遞時:應按國家計量機構規定的檢驗規程進行.儀器還須另購上海隆拓儀器廠生產的壓力調壓器。

(2)如用為工作儀器時則:

a.測壓力應將壓力接嘴與微壓計動壓嘴用橡皮導管連接(保證氣密良好)撥動微調盤，使觀察筒反光鏡面上的水準頭影與倒影影尖相接，此時在讀板上讀出數值并在微調盤上讀取數值二數之和即為儀器示值讀數mm，則被測壓力值由下式確定:

P = hgρ(1-ρ'/ρ)·10

P ─ 被測壓力(Pa)

H ─ 儀器示值讀數(mm)

Ρ─ 檢定溫度下水的密度(Kg/m)

ρ'─ 使用環境溫度下空氣密度(Kg/m)

g ─ 使用地點重力加速度(m/s)

b.測負壓力時將負壓力接嘴與微壓計靜壓接嘴用橡皮導管連接，按上項同樣方法讀取示值并計算，即為被測的負壓力。

c.測壓力差值應將被測的正、負壓接嘴與微壓計相應接嘴用橡皮導管聯結項同樣方法讀取示值差并進行計算，即為被測壓力差。
