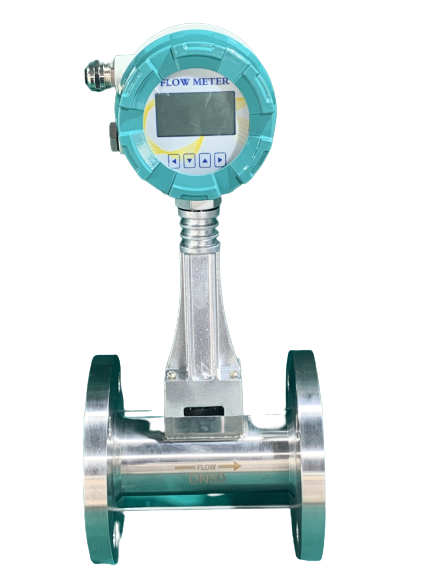

化工廠渦街流量計

1.概 述

NC300G 化工廠渦街流量計是根據卡門（KARMAN）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計，并可作為流量變送器應用于自動化控制系統中。

該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據套亂等問題，并采用了獨特的傳成器封裝技術和航空材料，保證了產品的可靠性，產品有基本型和復合型兩種型式，基本型測量一個信號：復合型可同時實現溫度、壓力、流量的測量，每種型式都有整流量文友 體、分體結構，以適應不同的安裝環境。

本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。

2.工作原理

化工廠渦街流量計是由旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。卡門渦街的頻率與流體的流速成正比。

3.儀表特點與用途

?無可動部件、長期穩定，結構簡單便于安裝和維護

?采用消擾電路和抗報動傳感頭，具有一定抗環境繳動性能

?采用超低功耗單片微機技術，1節36V 10AH鋰電池可使用5年以上

?由軟件對儀表系數非線性進行修正，提高測量精度

?壓力損失小，量程范圍寬

?采用EEPROM對累積流量進行掉電保護，保護時間大于10年

4.技術參數

公稱通徑： 15、20、25、32、40、50、65、80、100、125、150、200、250、300儀表材質： I CR 18NI 9T1

公稱壓力(MPa) ：PN1.6MPa; PN2.5MPa;PN4.0MPa

被測介質溫度(℃): -40~+250℃:-40~+350℃

流速范圍： 3m/s~60m/s（國產）

R范圍： R≥20000 (DN小于150)R≥4000 （DN ≥150)

環境條件： 溫度-20~+60℃，相對溫度5%~90%，大氣壓力86-106KPa

精度等級： 測量液體：示值的±1% 測量氣體或蒸汽：示值的±1.0、±1.5

量程比： 1:10；1:15；1:20

阻力損失系數： CD<2.6

輸出信號：  傳感器 脈沖頻率信號0.1— 3000Hz 低電平≤1V 高電平≥6V

變送器：兩線制4— 20mADC電流信號

供電電源：  傳感器：+12VDC、+24VDC（可選）

            變送器：+24VDG

現場顯示型：儀表自帶3.6V鋰電池

信號傳輸線：STVPV3×0.3（三線制）；2×0.3（二線制）

傳輸距離：  ≤500m

信號線接口： 內螺紋M20×1.5

防爆等級：   ExdIIBT6

防護等級:     I P65

允許報動加速度 1 .0g
