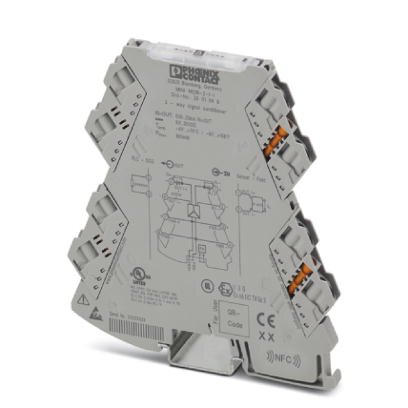

德國菲尼克斯安全柵2901998支持故障監控MINI MCR-2-I-I - 隔離放大器29019983端隔離放大器，采用插入式連接技術，用于模擬信號的電隔離。輸入信號：0(4) mA ... 20 mA，輸出信號：0(4) mA ... 20 mA，螺釘連接技術

上海元鋅自動化系統有限公司，是集工、科、貿為一體的工控自動化公司。公司本著"誠信為本，未來, 互利雙贏”的宗旨，以靈活的經營模式，快捷的交貨周期，優惠的價格，全心周到的服務,的技術支持贏得了廣大客戶的充分信賴。 公司產品涉及電力、汽車、水利、化工、紡織、機械、橡膠、水泥、礦業、造紙業等。同時公司也常年致力于為廣大客戶尋找國內無渠道的進口備件產品，在行內享有好的口碑和聲譽。 主營范圍：德國菲尼克斯（phoenix contact）產品：中間繼電器、安全繼電器、光電耦合器、開關電源、現場I/O系統、模塊、網絡接口、連接器、工業交換機、工業無線產品、變送器、隔離器、驅動器、傳感器、執行器、防雷器、通迅產品、保護器、打印機、工具等. 上海元鋅自動化系統有限公司以：“全心全意為客戶服務” 的經營理念、以服務為基礎，以質量求生存作為公司發展宗旨!堅持以：“客戶至上，誠信為本”的企業精神及靈活多樣的經營體制，緊跟市場需求， 提升產品質量，提高服務水平，竭誠為新老用戶提供具優質的產品及服務，確保用戶滿意!

德國菲尼克斯安全柵2901998支持故障監控

3端隔離放大器，采用插入式連接技術，用于模擬信號的電隔離。輸入信號：0(4) mA ... 20 mA，輸出信號：0(4) mA ... 20 mA，螺釘連接技術

標準信號3端隔離放大器，采用插入式連接技術，用于標準電流信號的電隔離、轉換、放大和過濾。測量變送器支持故障監控和NFC通信。



使用限制
EMC說明 EMC：A類產品，參見下載區內的制造商聲明

產品類型 隔離放大器
產品系列 MINI Analog Pro
通道數目 1
型號 隔離放大器
絕緣特性: GB Standard
過電壓類別 II
污染等級 2
德國菲尼克斯安全柵2901998支持故障監控
電氣隔離 3端隔離
輸入和輸出之間的電流隔離 是
截止頻率（3dB） ? 30 Hz
保護電路 瞬態保護
信號傳輸行為 In = Out
階躍響應（10-90%） ? 10 ms
最大溫度系數 0.01 %/K
溫度系數，典型值 0.01 %/K
最大傳輸誤差 0.1 % (終值的)
電氣隔離 輸入/輸出/電源
額定絕緣電壓 300 Vrms
測試電壓 3 kV AC (50 Hz, 60 s)
絕緣 強化絕緣符合IEC/EN 61010-1
電源
額定供電電壓 24 V DC
電源電壓范圍 9.6 V DC ... 30 V DC (DIN導軌總線連接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，訂貨號2869728）可用來橋接電源?？梢钥ń拥椒螮N60715標準的35 mm DIN導軌）上)
典型電流耗量 25 mA (24 V DC)
54 mA (12 V DC)
功耗 ≤ 800 mW (At 9.6 V DC)

信號: 電流
輸入數目 1
可配置／可編程 否
電流輸入信號 0 mA ... 20 mA
4 mA ... 20 mA
輸入電流的輸入電阻 大約 63 Ω (+0.7 V用于測試二極管)

信號: 電流
輸出數目 1
可配置／可編程 否
無負載電壓 < 17 V
電流輸出信號 0 mA ... 20 mA
4 mA ... 20 mA
最大電流輸出信號 22 mA
負載/輸出負載電流輸出 ≤ 600 Ω (當20 mA時)
波動 < 20 mVSS (在600 Ω時)

連接方式 螺釘連接
剝線長度 10 mm
螺紋 M3
剛性導線橫截面 0.2 mm2 ... 1.5 mm2 (帶冷壓頭)
0.14 mm2 ... 2.5 mm2 (不帶冷壓頭)
柔性導線橫截面 0.14 mm2 ... 2.5 mm2
可連接導向橫截面 AWG 24 ... 12 (柔性)
緊固扭矩 0.5 Nm ... 0.6 Nm

防爆安裝 (EPL) Gc
Div. 2

狀態顯示 綠色 LED (電源電壓)

寬度 6.2 mm
高度 109.81 mm
深度 119.2 mm

顏色 灰色 (RAL 7042)
鐵路車輛的防火保護 (DIN EN 45545-2) R22 HL 1 - HL 2
鐵路車輛的防火保護 (DIN EN 45545-2) R23 HL 1 - HL 2
鐵路車輛的防火保護 (DIN EN 45545-2) R24 HL 1 - HL 2
外殼材料 PBT
德國菲尼克斯安全柵2901998支持故障監控
環境條件
保護等級 IP20 (未經過UL認證)
環境溫度（運行） -40 °C ... 70 °C
環境溫度（存放/運輸） -40 °C ... 85 °C
海拔 ≤ 2000 m
允許濕度（運行） 5 % ... 95 % (無冷凝)
