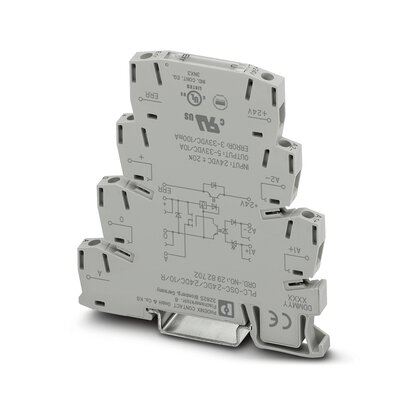

德國菲尼克斯2982702固態繼電器模塊狀態指示PLC-OSC- 24DC/ 24DC/ 10/R - 固態繼電器模塊2982702PLC-INTERFACE帶確認接點，包括底座端子，采用螺釘連接方式并集成微型固態繼電器，用于安裝在DIN導軌NS 35/7,5上，1個常開觸點，輸入：24 V DC，輸出：3 V DC ... 33 V DC/10 A

上海當臨自動化科技有限公司，是集工、科、貿為一體的工控自動化公司。公司本著"誠信為本，未來, 互利雙贏”的宗旨，以靈活的經營模式，快捷的交貨周期，優惠的價格，全心周到的服務,的技術支持贏得了廣大客戶的充分信賴。 公司產品涉及電力、汽車、水利、化工、紡織、機械、橡膠、水泥、礦業、造紙業等。同時公司也常年致力于為廣大客戶尋找國內無渠道的進口備件產品，在行內享有好的口碑和聲譽。 主營范圍：德國菲尼克斯（phoenix contact）產品：中間繼電器、安全繼電器、光電耦合器、開關電源、現場I/O系統、模塊、網絡接口、連接器、工業交換機、工業無線產品、變送器、隔離器、驅動器、傳感器、執行器、防雷器、通迅產品、保護器、打印機、工具等. 上海當臨自動化科技有限公司以：“全心全意為客戶服務” 的經營理念、以服務為基礎，以質量求生存作為公司發展宗旨!堅持以：“客戶至上，誠信為本”的企業精神及靈活多樣的經營體制，緊跟市場需求， 提升產品質量，提高服務水平，竭誠為新老用戶提供具優質的產品及服務，確保用戶滿意!

德國菲尼克斯2982702固態繼電器模塊狀態指示

PLC-INTERFACE帶確認接點，包括底座端子，采用螺釘連接方式并集成微型固態繼電器，用于安裝在DIN導軌NS 35/7,5上，1個常開觸點，輸入：24 V DC，輸出：3 V DC ... 33 V DC/10 A

概述 當相鄰模塊上的相同接線端子之間的電壓大于250 V（L1、L2、L3）時，必須安裝PLC-ATP隔板。
概述 PLC-ATP隔板應安裝在相鄰模塊之間以確保安全隔離
概述 不要將相鄰?fù)ǖ肋B接到SELV/ PELV和危險電壓上。
概述 系統安裝人員必須確保產品的防觸電保護（電壓 > 25 V AC/60 V DC時）。產品是一臺沒有防直接接觸保護的內置式設備。
概述 在支撐導軌方向上與相鄰模塊之間至少有一個功能絕緣。
如果應用對于絕緣（基本或強化絕緣）有更高的要求，則必須采用適當?shù)拇胧ɡ绺舭澹?shí)現更高程度的絕緣。
概述 由于無法保證安全隔離，請勿用于從其他電路中分離出SELV / PELV電路。
德國菲尼克斯2982702固態繼電器模塊狀態指示
產品類型 固態繼電器模塊
產品系列 PLC-INTERFACE
應用 帶內置固態繼電器
操作模式 100%工作因數
絕緣特性
絕緣 基礎隔離
絕緣特性: 供電回路間的電氣間隙和爬電距離
絕緣 基礎隔離
過電壓類別 II
污染等級 2

額定條件下的最大功耗 0.07 W
供電回路間的電氣間隙和爬電距離
額定絕緣電壓 50 V DC
額定過電壓 0.5 kV

額定操作電壓UC 24 V DC
額定操作電流IC 3.5 mA
開關閾值“0”信號，參考UN < 0.4
開關閾值“1”信號，參考UN > 0.8
典型響應時間 100 μs
典型關閉時間 500 μs
工作電壓顯示 黃色LED
保護電路 極性保護; 極性保護二極管
浪涌保護
過電壓保護 > 33 V
發送頻率 100 Hz

品名 直流電壓輸出
觸點類型 1個N/O 觸點
數字量輸出設計 電子
觸點類型 電源針位
輸出電壓范圍 8 V DC ... 33 V DC
限制連續電流 10 A (參見溫度負荷曲線)
靜態電流 5.2 mA
最大限制連續電流下的電壓降 < 50 mV
輸出電路 3線連接，參考地
保護電路 反向二極管
浪涌保護
品名 報警輸出
輸出電壓范圍 3 V DC ... 33 V DC
限制連續電流 100 mA
過電壓保護 > 33 V
最大限制連續電流下的電壓降 < 1.2 V
輸出電路 2線連接，浮地
錯誤指示 紅色LED
保護電路 極性保護; 極性保護二極管
浪涌保護; 抑制二極管

連接方式 螺釘連接
剝線長度 8 mm
螺紋 M3
剛性導線橫截面 0.14 mm2 ... 2.5 mm2
柔性導線橫截面 0.14 mm2 ... 2.5 mm2
0.2 mm2 ... 2.5 mm2 (單套管)
2x 0.5 mm2 ... 1.5 mm2 (TWIN套管)
可連接導向橫截面 AWG 26 ... 14
緊固扭矩 0.45 Nm ... 0.55 Nm (通常情況下，在進行導線連接時，必須對這些端子底座進行支撐（用單手握住，支撐在殼體上）)

寬度 6.2 mm
高度 80 mm
深度 95 mm

顏色 灰色 (RAL 7042)
阻燃等級，符合UL 94 V0 (外殼)
德國菲尼克斯2982702固態繼電器模塊狀態指示
環境條件
保護等級 IP20
保護等級 (安裝位置) IP54 (安裝位置)
環境溫度（運行） -25 °C ... 60 °C
環境溫度（存放/運輸） -40 °C ... 85 °C
海拔 ≤ 2000 m

CE
證書 CE合規
