山西煤礦產品推薦——孔板流量計，孔板流量計是根據煤礦瓦斯抽放管路的特點

鶴壁市永成礦山機械制造廠，一直致力于一通三防裝置、放水裝置、排渣裝置、節流裝置、礦用配件等領域的研發和生產。我們以嚴格的技術實力，嚴謹?shù)纳a(chǎn)工藝，以及對質量的持續追求，為客戶提供良好的產品和服務。我們始終認為，只有通過不斷創新和精益求精，才能滿足客戶的需求，贏得市場的信任。

山西煤礦產品推薦——孔板流量計，而我，愿意成為你的聽眾，聽你訴說所有的喜怒哀樂。因?yàn)槟阈枰覀儎偤迷凇?br />

一、用途及工作原理
煤礦瓦斯抽放流量是通過徑距取壓法測量的。當連續流動的流體經管道內的節流裝置時流速會加，在孔板流量計的節流裝置上下游側之間出現壓力差，且流量與壓差之間存在著一個恒定的關系，因而通過測量壓差可計算出流體的流量。

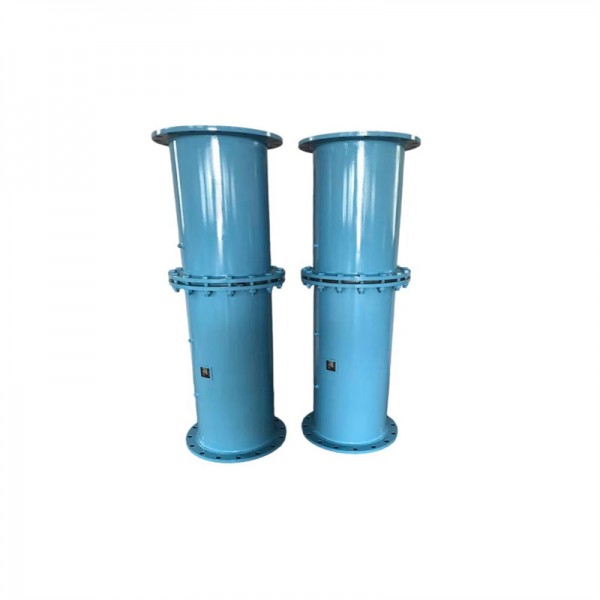

山西煤礦產品推薦——孔板流量計

二、結構
進流體管路、取壓嘴、密封圈、連接螺栓與螺母、法蘭、孔板、密封墊、出流體管路等構成?？装迨且粔K具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。


三、使用及注意事項
1、在抽放瓦斯管路中安裝孔板時，孔板的孔口須與管道同心，其端面與管道軸線垂直，偏心度小于2%。
2、安裝孔板的管道內壁，在孔板前后距離2D（D為管道內徑）范圍內，不應有凸凹不平、焊縫和墊片等。
3、孔板流量計的上游（進流體端）管道直線長度≥20D,下游（出流體端）管道直線長度≤10D。
4、要經常清理孔板前后的積水和物物，孔板流量計中孔板銹蝕要更換。
5、抽放瓦斯量有變化時，孔板流量計的大小應根據流量大小更換相應的孔板。

山西煤礦產品推薦——孔板流量計
