價格：電議
所在地：北京
型號：SSC-XS3A0502
更新時間：2024-09-11
瀏覽次數：619
公司地址：北京市豐臺區科興路7號四層416室
李方煥(女士) 銷售
北京鑫視科科技有限公司，作為產品研發與營銷中心，輻射全國的銷售體系、售后服務體系，致力于全方位服務科研，滿足用戶需求。北京研發中心緊隨科研前沿，為用戶提供定制化產品和服務。 產品以實驗室儀器、實驗光源、光電儀器、光電化學、催化微反、電池儲能測試等系統開發為主，秉承“堅守品質之巔，點亮科學創新” 的科研服務理念，致力于“鑫視科、科技創新加快科研進步”，以專注、恒心、成就鑄就鑫視科品牌。我們用心為高校、科研院所提供高性價比的國產實驗儀器設備。
太陽光模擬器用來模擬真實的太陽光照條件，在太陽能光伏器件的研究和質檢中被廣泛應用
太陽光模擬器用具備光束準直、光斑均勻、光譜與太陽光匹配的特點，可完成需要太陽光照射條件的實驗，適用于單晶硅、多晶硅、非晶薄膜、染料敏化、有機、II-V 族半導體等各種不同類型的太陽電池。太陽光模擬器不僅應用于太陽能電池研究、還可用于光電響應型器件測試、表面光電壓譜、光催化、光觸媒、液晶基板的測試與評價、化妝品，涂料，各種材料的耐光實驗、光生物的檢查與測試、表面缺陷分析等領域。
太陽光模擬器是用來模擬太陽光設備，在光伏領域里，在配以電子負載，數據采集和計算等設備，可以用來測試光伏器件(包括各種太陽電池)的電性能，如 Pmax，1max，Vmax等以及 I-V曲線等。AAA 級太陽模擬器的三個關鍵指標分別是:光譜匹配度、輻照均勻度和時間穩定性

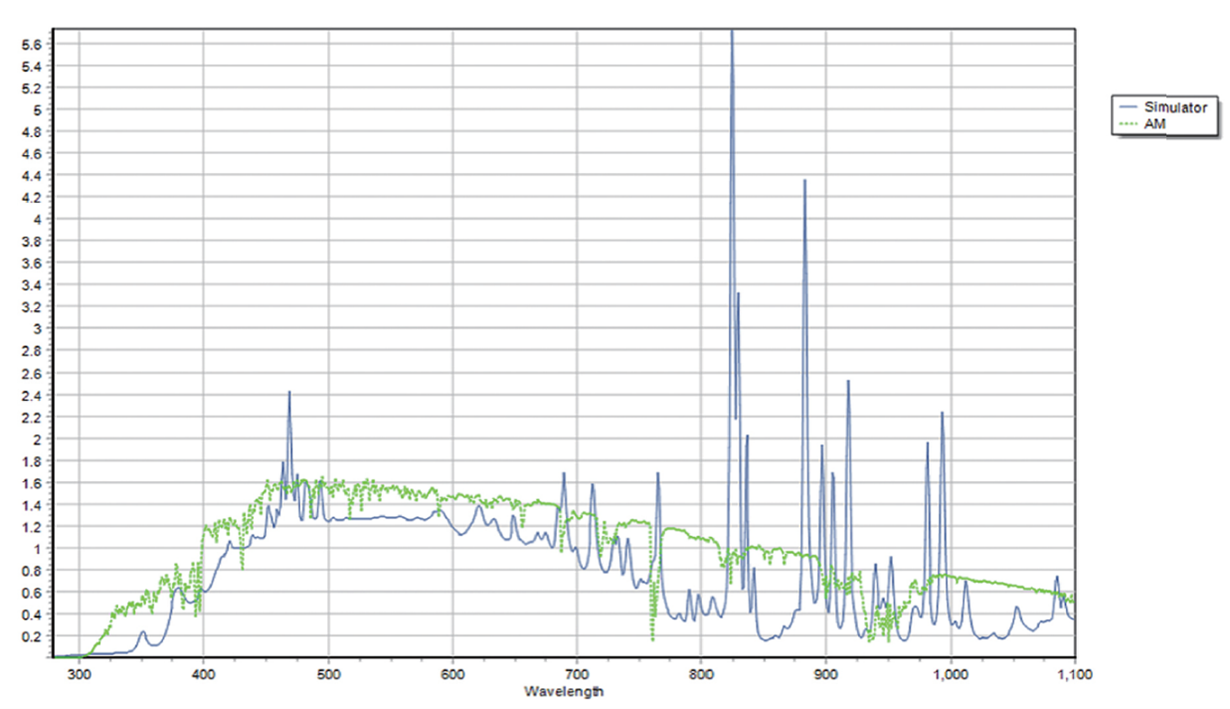

EEC 標準的理想光譜適配度:
|
Spectral Range(nm) |
Total Irradiance Range (%) |
Ideal % |
|
400-500 |
13.9-23.1 |
18.5 |
|
500-600 |
15.1-25.1 |
20.1 |
|
600-700 |
13.7-22.9 |
18.3 |
|
700-800 |
11.1-18.5 |
14.8 |
|
800-900 |
9.2-15.3 |
12.2 |
|
900-1100 |
12.1-20.1 |
16.1 |
|
型號 |
SSC-XS3A0502 |
SSC-XS3A0503 |
SSC-XS3A1003 |
|
燈泡功率W |
350 |
500 |
500 |
|
光斑尺寸inch(mm) |
2×2(50×50) |
2×2(50×50) |
4×4(100×100) |
|
光譜匹配 |
A級(0.75~1.25) |
A+級(0.875~1.125) |
A+級(0.75~1.25) |
|
空間不均性 |
A級(優于±2%) |
A級(優于±2%) |
A級(優于±2%) |
|
時間穩定性 |
B級(優于±2%) |
A級(優于±0.5%) |
A級(優于±0.5%) |
|
工作距離mm |
150 |
150 |
350 |
|
準直角 |
＜±5° |
＜±5° |
＜±5° |
|
功率輸出典型值 |
100mW/cm2(1 個太陽常數)±20％可調 |
||
|
光照面輻照度 |
0.7~1.2 Sun(太陽常數) |
||
太陽光模擬器采用氙燈做光源,氙燈光弧發出的輻射被橢球聚光鏡匯聚并反射,通過 AM1.5G 光譜濾光片后,形成與太陽光光譜分布類似的模擬太陽光輻射,相對于場鏡透鏡來說是“大口徑范圍的輻照分布”，被場鏡陣列中多個元素透鏡劃分成對應小范圍的輻照分布;這個小范圍輻照分布再經由光學積分器投影鏡陣列中對應的元素透鏡成像到無窮遠，各自形成一個“輻照范圍”。多個被成像到無窮遠的“輻照范圍”最后再由疊加透鏡疊加濾光，輻照度分布梯度對稱補償，成像在疊加透鏡后焦面附近。這個輻照面就是我們要求的均勻輻照面。
50mm 太陽光模擬器外形尺寸圖
100mm 太陽光模擬器外形尺寸圖
:
|
Spectral Range(nm) |
Total Irradiance Range (%) |
Ideal % |
|
400-500 |
13.9-23.1 |
18.5 |
|
500-600 |
15.1-25.1 |
20.1 |
|
600-700 |
13.7-22.9 |
18.3 |
|
700-800 |
11.1-18.5 |
14.8 |
|
800-900 |
9.2-15.3 |
12.2 |
|
900-1100 |
12.1-20.1 |
16.1 |
|
型號 |
SSC-XS3A0502 |
SSC-XS3A0503 |
SSC-XS3A1003 |
|
燈泡功率W |
350 |
500 |
500 |
|
光斑尺寸inch(mm) |
2×2(50×50) |
2×2(50×50) |
4×4(100×100) |
|
光譜匹配 |
A級(0.75~1.25) |
A+級(0.875~1.125) |
A+級(0.75~1.25) |
|
空間不均性 |
A級(優于±2%) |
A級(優于±2%) |
A級(優于±2%) |
|
時間穩定性 |
B級(優于±2%) |
A級(優于±0.5%) |
A級(優于±0.5%) |
|
工作距離mm |
150 |
150 |
350 |
|
準直角 |
＜±5° |
＜±5° |
＜±5° |
|
功率輸出典型值 |
100mW/cm2(1 個太陽常數)±20％可調 |
||
|
光照面輻照度 |
0.7~1.2 Sun(太陽常數) |
||
太陽光模擬器采用氙燈做光源,氙燈光弧發出的輻射被橢球聚光鏡匯聚并反射,通過 AM1.5G 光譜濾光片后,形成與太陽光光譜分布類似的模擬太陽光輻射,相對于場鏡透鏡來說是“大口徑范圍的輻照分布”，被場鏡陣列中多個元素透鏡劃分成對應小范圍的輻照分布;這個小范圍輻照分布再經由光學積分器投影鏡陣列中對應的元素透鏡成像到無窮遠，各自形成一個“輻照范圍”。多個被成像到無窮遠的“輻照范圍”最后再由疊加透鏡疊加濾光，輻照度分布梯度對稱補償，成像在疊加透鏡后焦面附近。這個輻照面就是我們要求的均勻輻照面。
50mm 太陽光模擬器外形尺寸圖
100mm 太陽光模擬器外形尺寸圖
