電接點水位計 型號:UDZ 一、概述 UDZ系列

    本公司研制、開發、生產的產品主要有六大系列400多個品種，其中有溫度儀表系列：符合IEC標準的A、B級熱電阻、Ⅰ、Ⅱ級各種熱電偶、防爆型一體化智能溫度變送器等；壓力、差壓力儀表系列：普通壓力/差壓變送器、1151系列智能型電容式壓力/差壓變送器等；液位儀表系列：玻璃管/玻璃板液位計、磁性液位計、石英玻璃管雙色液位計、電接點液位計、投入式靜壓液位變送器、電浮筒液位變送器等；流量?jī)x表系列：全中文只智能渦街流量計、全中文智能渦輪流量計、流量積算儀等；顯示儀表系列：光拄指示數字顯示調節報警儀、智能型數字調節儀表等；儀表專用電纜系列：高溫補償導線、RV、BV 、系列聚氯乙烯屏蔽電纜、KV系列交聯阻燃、電力電纜，信號、計算機電纜等。

電接點水位計 型號:UDZ

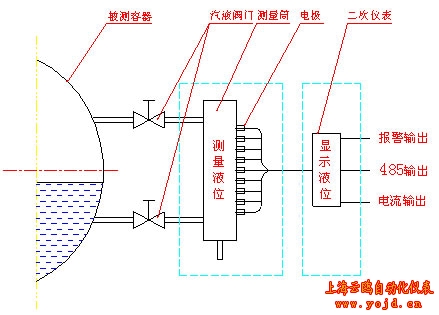

一、概述 UDZ系列電接點水位計，主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、直流鍋爐 起動分離器、水箱等的水位測量。本裝置由測 量筒和二次儀表組成。采用數碼顯示和汽紅水 綠雙色發光二極管顯示液位。 二、儀表的特點及技術參數 1.特點： ①具有閃光、聲音報警功能。 ②具有4-20mA信號輸出，可接DCS系統，設有保護聯鎖輸出功能。 ③具有自供電功能，斷電后可繼續工作4小時。 ④儀表上設有三個按鈕，a報警消音、b排污按鈕、c檢測按鈕。 2.技術參數 ①電源電壓：220V±10% 、50Hz ②工作環境溫度：-10-45℃ ③工作相對濕度：≤85% ④液體水阻范圍：0-500KΩ ⑤繼電器輸出接點容量：220V、3A ⑥水位顯示點數：5-19點（多可達38點） 例如19點：0、±15、±30、±50、±75、±100、±150、±250、±300 ⑦外形尺寸：800mm×160mm×300mm 安裝尺寸： 15mm×76mm ⑧整機功率：≤5W 三、測量筒、電極及技術參數 1.測量筒結構簡圖 見右圖 2.測量筒制造標準 按國家機械行業標準JB/T6691-93鍋爐用電接點液位計技術條件制造、生產、檢驗。 3.電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式 4.技術指標 工稱壓力：1.6、2.5、4.0、6.4、10、12、16、22MPa 絕緣性能：≥500MΩ 工作壓力：≤21.56MPa 可測中心距：≤2200mm 工作溫度：372℃ 5.電極形號規格表 見右圖 四、工作原理 電接點水位計根據水與汽電阻率不同而設計。測量筒的電極在水中對筒體的阻抗小。在汽中對筒體的阻抗大。 隨著水位的變化，電極在水中的數量產生變化。轉換成電阻值的變化。傳送到二次儀表，從而實現水位的顯示、 報警、保護聯鎖等功能。
