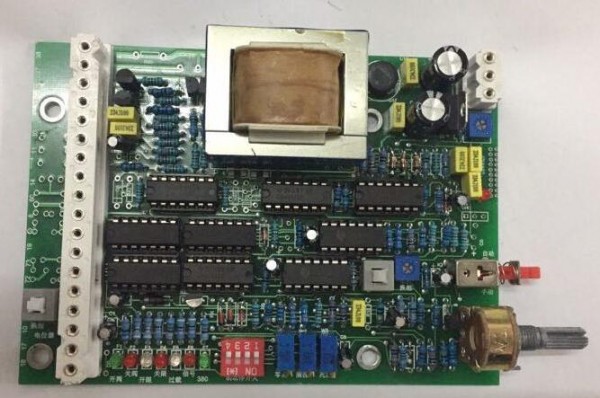

GAMX-L1840伯納德 執行器控制板 驅動板

揚州瑞浦執行器制造有限公司主要經營：執行器、儀器儀表、電動閥門、機電成套設備、環保設備以及流體控制設備研發、生產、銷售、安裝和維修。（依法須經批準的項目，經相關部門批準后方可開展經營活動）等產品。公司尊崇“踏實、拼搏、責任”的企業精神，并以誠信、共贏、開創經營理念，創造良好的企業環境，以全新的管理模式，完善的技術，周到的服務和品質為生存根本，我們始終堅持用戶至上 用心服務于客戶，堅持用自己的服務去打動客戶。



伯納德GAMX-L1840驅動能源：電動執行器產品，我司長期優惠供應法國伯納德電動執行器邏輯控制板、位置控制板GAMK、電位器組件等，適用于“伯納德”的各種系列產品，安裝尺寸及接線端子與原模擬式GAMX板等。



GAMX-L1840伯納德 執行器控制板 驅動板

網頁報價不作定價是因?yàn)榫W(wǎng)頁需要 圖片因?yàn)榕臄z環境與技術有限請你銷售聯系以實物為準。

一、主要技術參數

1、輸入信號：4－20mA                    2、輸入電阻250歐姆

3、輸出信號：4－20mA，輸入信號和輸出信號隔離，用戶無需隔離模塊

4、輸出電阻：0－500歐姆（特殊需要0－750歐姆）

5、反饋電位器： 0－1K歐姆              6、基本誤差：±1％

7、死區：0－3％可調                     8、電源電壓：220V±10％

9、環境溫度：－25℃－＋55℃            10、相對濕度：≤9 0％（不結露）

二、主要功能

1、運行方式：正向：4mA閥關閉，20mA閥開啟  反向：4mA閥開啟，20mA閥關閉。

2、中斷保持：失去信號時，執行器可保持原位，關閉或開啟，出廠時中斷信號設定執行器保持原位。

3、本機手動運行：本機手動運行是使定位模塊模擬一個4－20mA輸入信號，使執行器手動調節全開或全關。

4、0％位置：定位模塊0％，使執行器全關到位。

5、100％位置：定位模塊100％，使執行器全開到位。

6、短接19和34號端子時為關掉自動控制，轉入手動，短接34和35端子為手動關向運行，短接34和36端子為手動開向運行。遠程控制優先于自動控制，當控制器在遠程控制位置，自動控制被封鎖，不起作用。遠程控制為點動狀態。

7、執行器運行方向：

標準形式下:執行器（面向輸出軸）順時針為開啟

通過撥碼開關可改變控制（改變電機旋轉方向）使執行器逆時針轉為開啟，同時改變限位開關和力矩開關方向。

8、電制動配置：GAMX－2005模塊220VAC和380VAC通用

單相電源（220VAC）配置電制動

三相電源（380VAC）通過撥碼開關使電制動功能不起作用，執行機構電制動由外電路完成。

9、LED指示：

LED1 (紅）電源指示     LED2（綠）執行器開啟       LED3（紅）執行器關閉

LED4（紅）失去4－20mA信號  LED5（紅）過力矩開關動

LED6（紅）電制動起作用，制動燈瞬間閃亮

10、撥碼開關DIL的使用

11、滑動開關COMV實現四種狀態

12、P1：調P1順時針調節為閥關閉，逆時針調節為閥開啟，此時COMV須在MAN位置

13、P2：滿量程100％調節。順時針調節反饋電流增加，此時COMV在AUTO位置。

14、P3：死區調節參考值：順時針調P3，死區增加，靈敏度低，逆時針調P3死區減小，靈敏度高，執行器在自動調節狀態時，調P3電位器使執行器既不振蕩而靈敏度高時為佳狀態，此時COMV在AUTO位置。

15、短路子INV1

三、調試方法：

執行器工作在本機自動調節工作狀態，用遠程控制接線端子34、35、36使執行器全關到位，調位置電位器，使反饋電流4mA，使執行器全開到位，調滿度電位器P2使反饋電流20mA，反復上述操作幾次，直到執行器全關對應反饋電流4mA，全開對應反饋電流20mA。
GAMX-L1840伯納德 執行器控制板 驅動板

GAMX-L1840伯納德 執行器控制板 驅動板
