工作原理

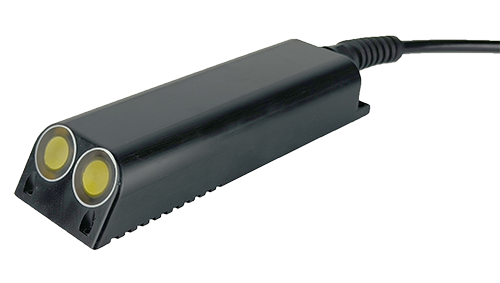

管網多普勒流量計排水管網流量監測系統雨污管網流量計

多普勒流量計原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率與超聲波聲源頻率不同。因此，相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變，且隨水中懸浮運動速度的增加而增加，由此測出多普勒頻移，換算得到多普勒流量計所處水的流速。再乘以渠道的截面積，得到流量信息。

因?yàn)槁曇粼谒袀鞑ニ俣扰c水溫密切相關，所以多普勒原理進行流速測量需獲得水中聲音傳播的速度。因此設備內置了溫度傳感器用于溫度測量，進而修正聲速。液位深度測量采用擴散硅壓力傳感器，測量流速傳感器所處位置距離液面的距離。

優勢特點

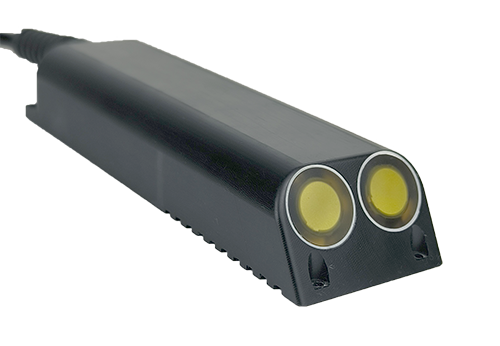

管管網多普勒流量計排水管網流量監測系統雨污管網流量計

n 采用Modbus通信協議，利用RS485總線進行通信

n 水下傳感器設備安裝方便；有金屬底座固定裝置，安裝簡單

n 設備全部采用電子設計，寬電壓供電，低功耗，無機械部件

n 具有測量準確、穩定的優點，可靠性高，抗干擾性強

n 應用范圍廣泛，可以在自來水到黃河水的各種水環境中應用

n 有第三方計量檢測報告

n 可組態采集數據的參數類型、量程、起始點及脈沖底度等

n 可組態通訊接口，方便與具有通訊接口的儀表進行連接

n 可組態站號、時間、通訊參數等

n 支持動態域名及固定IP

n 本地、遠程都可以查詢參數及實時數據，還能設置所有運行參數

n 具有斷電記憶功能，斷電后不需要重新設置參數

n 配用大容量EEPROM，根據設置的保存間隔時間，進行數據保存

技術參數

管網多普勒流量計排水管網流量監測系統雨污管網流量計

測量種類：點流速、液位、溫度、流量

測量方式：在線式

測量原理：聲學多普勒法，速度面積法

流速：量程：0.021m/s～6.00m/s，精度：±1.0%±1cm/s

水位：量程：0.03m～10m（可定制100m），精度：0.3%±0.5cm

水溫：量程：-10℃～60℃，精度：±1（℃）

瞬時流量范圍：1L/s～99.99m3/s

累計流量范圍：0.1m3～999999m3

工作電壓：DC7.2V～24V

功耗（DC12V）：工作模式≤0.8W（電流65mA），待機模式≤0.14W（電流20mA）

工作水深：0.1m～10m

單片機：采用ARM7內核32位低功耗單片機
存儲：內置8M存儲芯片，可連續存儲60000條數據，數據保存時間＞10年
傳感器接口：1路RS485，2路模擬量/數字量接口
數據傳輸：4G無線，可選配NB-iot
通訊協議：支持AN-UNIOn/Modubs協議
供電：內置12V/25AH鋰電池（可拓展電池容量）
功耗：待機電流＜150uA,平均工作電流＜75mA
工作模式：間歇\連續工作，間隙工作模式(1小時發送一條數據)下工作時間＞1年，連續工作模式下工作時間：＞360h
外形尺寸：Φ158mm*288mm（高）
外殼材質：304不銹鋼（可定制316L不銹鋼）
外殼防護等級：IP68

耐腐蝕等級：10級

安裝方式：壁掛
