產品簡介

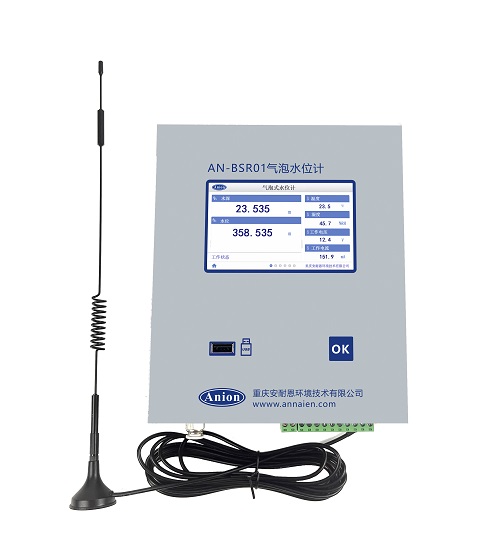

AN-BSR01氣泡式水位計是由安耐恩自主研發和生產的高精度水位傳感器。它采用微型活塞泵作為吹氣引壓裝置，將水下測點處的靜水壓力轉換成氣體的壓強值并通過測管引至水面以上，再用壓力傳感器進行感應和處理，從而實現水位的測量。由于壓力傳感器測量的是壓縮空氣的壓強，而無需接觸被測液體，所以長期穩定性極高。

AN-BSR01型氣泡式水位計具有高精度、高可靠、高智能、免氣瓶、免測井、免維護、抗振動、壽命長的特點，特別適用于流動水體、大中小河流、水庫、或者水體污染嚴重和腐蝕性強的工業廢水等不便建測井或建井昂貴的場合，如：水利水文、大壩上下游、海洋、地下水水位、石油、化工、污水處理廠、城市排水泵站等監測。水文水利河道氣泡式水位計。

工作原理

氣泡式式水位計工作原理是外部空氣通過空氣過濾器過濾、凈化后,進入氣泵。經氣泵壓縮,產生氣壓,通過單向閥快速流向氣室,氣體分兩路分別向壓力控制單元中的壓力傳感器和通入水下的通氣管中擴散。當氣泵停止工作時,單向閥閉合,水下通氣管口被氣體封住,從而形成了一個密閉的連接壓力傳感器和水下通氣管口的空腔。由于密閉的氣體容器內各處的壓強相等,氣管底部承受的壓強與壓力控制單元的傳感器處壓強相等,用此壓強減去大氣壓強,即可得到水頭的凈壓,通過換算和修正便可得出測量水位。水文水利河道氣泡式水位計。

優勢特點

非接觸式測量，精度高、穩定性好、維護方便；

安裝便捷，無需建測井，且不受水面漂浮物的影響；

具有零點自動校正功能，可完全消除零點漂移誤差；

通過外接溫度傳感器，可有效補償液體比重受溫度變化的影響；

具有模擬輸出和數字通訊接口，方便用戶使用；

寬電壓設計，具有反接保護、過壓過流保護和雷擊浪涌吸收能力；

配置4.3寸全彩液晶觸摸屏，直觀顯示即時水位，操作靈活；

自動清洗功能，確保導氣管暢通；

循環存儲6萬條測量記錄；

采用Modbus通訊協議，方便與各種數據采集設備對接。

技術參數

測量原理：靜壓法。

量  程：20m/30m/40m/50m/60m可選

分辨率：1mm

準確度：1級

相對誤差：±0.02% F.S.

絕對誤差：＜±5mm

重復性誤差：1mm

長期穩定性：≤±0.1% F.S.每年

分辨率：1mm。

測量間隔：1～60分鐘可設置，默認1分鐘。

溫度傳感器：支持外接（選配件）。

測量介質：水（江、河、湖泊、地下水等），特殊液體可定制

顯示屏：4.3寸IPS全彩液晶觸摸屏，分辨率480*800

按鍵：1個輕觸式按鍵，具備屏幕喚醒和屏幕待機功能

存儲：內置16M存儲芯片，可存儲65535條歷史數據

數據接口：標配1個USB2.0接口

數據導出：支持USB數據導出

設備狀態采集：實時采集設備供電電壓和電流、設備內部溫濕度值

數據查看：顯示水深、水位、內部溫濕度、電壓、電流、系統時間、工作狀態。

數據統計分析：自動生成數據曲線圖表，自動統計最近一段時間內的最大、最小、平均值，統計時間可設定

通訊接口：標配1路RS485、1路RS232和1路SDI12接口輸出，可選配1路4G/NB-IoT無線接口。

無線通訊：內置4G/NB-IoT無線通訊模組，測量數據直接上傳至服務器（選配）

通訊協議：支持MODBUS-RTU協議和AN-UNIOn協議。

供電：11～24VDC

存儲溫度：-20～80℃

工作溫度：0～60℃

外殼材質：金屬

規格尺寸為：190mm(長)×198mm(寬)×58mm(高)

重量：1.5KG(不含氣管)。
