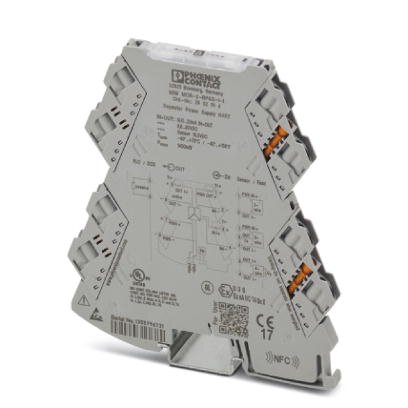

德國菲尼克斯2902056頻率變送器通用型可配置MINI MCR-2-F-UI - 頻率變送器2902056用于將頻率(Hz/rpm)和脈沖調制信號轉換為標準信號的通用型可配置頻率變送器。與MINI MCR-2-SPS 1033202組合使用時，傳感器電壓可能會大于8.2 V DC。螺釘連接技術。

上海當臨自動化科技有限公司，是集工、科、貿為一體的工控自動化公司。公司本著"誠信為本，未來, 互利雙贏”的宗旨，以靈活的經營模式，快捷的交貨周期，優惠的價格，全心周到的服務,的技術支持贏得了廣大客戶的充分信賴。 公司產品涉及電力、汽車、水利、化工、紡織、機械、橡膠、水泥、礦業、造紙業等。同時公司也常年致力于為廣大客戶尋找國內無渠道的進口備件產品，在行內享有好的口碑和聲譽。 主營范圍：德國菲尼克斯（phoenix contact）產品：中間繼電器、安全繼電器、光電耦合器、開關電源、現場I/O系統、模塊、網絡接口、連接器、工業交換機、工業無線產品、變送器、隔離器、驅動器、傳感器、執行器、防雷器、通迅產品、保護器、打印機、工具等. 上海當臨自動化科技有限公司以：“全心全意為客戶服務” 的經營理念、以服務為基礎，以質量求生存作為公司發展宗旨!堅持以：“客戶至上，誠信為本”的企業精神及靈活多樣的經營體制，緊跟市場需求， 提升產品質量，提高服務水平，竭誠為新老用戶提供具優質的產品及服務，確保用戶滿意!

德國菲尼克斯2902056頻率變送器通用型可配置

用于將頻率(Hz/rpm)和脈沖調制信號轉換為標準信號的通用型可配置頻率變送器。與MINI MCR-2-SPS 1033202組合使用時，傳感器電壓可能會大于8.2 V DC。螺釘連接技術。

使用限制
EMC說明 EMC：A類產品，參見下載區內的制造商聲明
德國菲尼克斯2902056頻率變送器通用型可配置
產品類型 Frequency value transformer
產品系列 MINI Analog Pro
通道數目 1
型號 隔離放大器
組態 DIP開關
軟件
應用程序
絕緣特性
過電壓類別 II
污染等級 2

功能
組態 DIP開關
軟件
應用程序

階躍響應（0-99%） < 35 ms (f > 500 Hz)
最大溫度系數 0.01 %/K
最大傳輸誤差 0.1 % (頻率(Hz/rpm))
1 % (PWM 信號)
電氣隔離 輸入/輸出/電源
額定絕緣電壓 300 Vrms
測試電壓 3 kV AC (50 Hz, 60 s)
絕緣 強化絕緣符合IEC/EN 61010-1
電源
額定供電電壓 24 V DC
電源電壓范圍 9.6 V DC ... 30 V DC (DIN導軌總線連接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，訂貨號2869728）可用來橋接電源?？梢钥ń拥椒螮N60715標準的35 mm DIN導軌）上)
典型電流耗量 32 mA (24 V DC)
63 mA (12 V DC)
功耗 ≤ 1 W (IOUT = 20 mA，9.6 V DC，600 Ω負載)

測量: 頻率
有效輸入源 NAMUR傳感器
NPN/PNP晶體管輸出
浮動觸點（干觸點）
頻率發生器
增量式編碼器（僅速度）
HTL編碼器
TTL傳感器
S0信號
最大電壓輸入信號 30 V (包括直流電壓)
電壓量程 ≥ 2 V
頻率測量范圍 0.002 Hz ... 200 kHz
PWM（范圍） 0.002 Hz ... 60 Hz (占空比 2 ... 98 %)
60 Hz ... 300 Hz (占空比: 5 ... 95 %)
300 Hz ... 600 Hz (占空比: 10 ... 90 %)
600 Hz ... 1000 Hz (占空比 20 ... 80 %)
信號
輸入數目 1
輸入信號 頻率

切換: 晶體管
輸出數目 1
觸點類型 1個N/O 觸點
最小切換電壓 1 V
最大切換電壓 30 V DC
最小切換電流 100 μA
最大切換電流 100 mA (30 V)
信號: 電流/電壓
輸出數目 1
可配置／可編程 是
電壓輸出信號 0 V ... 10 V (通過DIP開關)
2 V ... 10 V (通過DIP開關)
0 V ... 5 V (通過DIP開關)
1 V ... 5 V (通過DIP開關)
0 V ... 10.5 V (可通過軟件進行設置)
最大電壓輸出信號 12.3 V
電流輸出信號 0 mA ... 20 mA (通過DIP開關)
4 mA ... 20 mA (通過DIP開關)
0 mA ... 10 mA (通過DIP開關)
2 mA ... 10 mA (通過DIP開關)
0 mA ... 21 mA (可通過軟件進行設置)
最大電流輸出信號 24.6 mA
負載/輸出負載電壓輸出 ≥ 10 kΩ
負載/輸出負載電流輸出 ≤ 600 Ω (20 mA)
波動 < 20 mVSS (600 Ω)
< 20 mVSS (600 Ω)

連接方式 螺釘連接
剝線長度 10 mm
螺紋 M3
剛性導線橫截面 0.2 mm2 ... 1.5 mm2 (帶冷壓頭)
0.14 mm2 ... 2.5 mm2 (不帶冷壓頭)
柔性導線橫截面 0.14 mm2 ... 2.5 mm2
可連接導向橫截面 AWG 24 ... 12 (柔性)
緊固扭矩 0.5 Nm ... 0.6 Nm
德國菲尼克斯2902056頻率變送器通用型可配置
防爆安裝 (EPL) Gc
Div. 2

狀態顯示 綠色 LED (電源電壓)
黃色 LED (開關輸出)
錯誤指示 紅色LED

寬度 6.2 mm
高度 109.81 mm
深度 119.2 mm
