德國菲尼克斯2907916電涌保護設備內置指示燈PLT-SEC-T3-24-FM-UT - 3類電涌保護設備29079163 型電涌保護，包括保護性連接器和底座元件，內置狀態指示燈和用于單相電源網絡的遙信。額定電壓: 24 V AC/DC

上海當臨自動化科技有限公司，是集工、科、貿為一體的工控自動化公司。公司本著"誠信為本，未來, 互利雙贏”的宗旨，以靈活的經營模式，快捷的交貨周期，優惠的價格，全心周到的服務,的技術支持贏得了廣大客戶的充分信賴。 公司產品涉及電力、汽車、水利、化工、紡織、機械、橡膠、水泥、礦業、造紙業等。同時公司也常年致力于為廣大客戶尋找國內無渠道的進口備件產品，在行內享有好的口碑和聲譽。 主營范圍：德國菲尼克斯（phoenix contact）產品：中間繼電器、安全繼電器、光電耦合器、開關電源、現場I/O系統、模塊、網絡接口、連接器、工業交換機、工業無線產品、變送器、隔離器、驅動器、傳感器、執行器、防雷器、通迅產品、保護器、打印機、工具等. 上海當臨自動化科技有限公司以：“全心全意為客戶服務” 的經營理念、以服務為基礎，以質量求生存作為公司發展宗旨!堅持以：“客戶至上，誠信為本”的企業精神及靈活多樣的經營體制，緊跟市場需求， 提升產品質量，提高服務水平，竭誠為新老用戶提供具優質的產品及服務，確保用戶滿意!

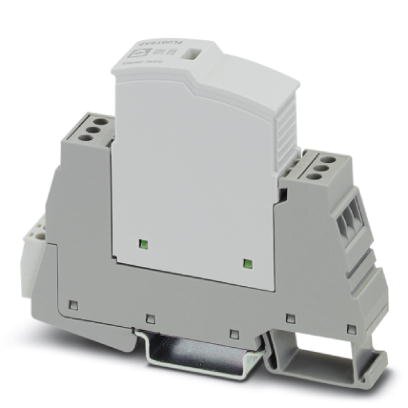

德國菲尼克斯2907916電涌保護設備內置指示燈

3 型電涌保護，包括保護性連接器和底座元件，內置狀態指示燈和用于單相電源網絡的遙信。額定電壓: 24 V AC/DC

產品類型 設備保護
產品系列 SEC Family
IEC 電源系統 TN-S
類型 DIN導軌模塊，分體式，可分離
位數 2
電涌保護故障報警 可視狀態指示窗口和遠程遙信報警觸點
絕緣特性
過電壓類別 III
污染等級 2
IEC 類別 III
T3
EN類型 T3
端口數目 One
德國菲尼克斯2907916電涌保護設備內置指示燈
指示器/遠程信號發送
連接名稱 遠程遙信報警觸點
切換功能 轉換觸點
標稱工作電壓 250 V AC
125 V DC (200 mA DC)
工作電流 0.5 A AC
0.5 A DC (75 V DC)

連接方式 螺釘連接
螺紋 M3
緊固扭矩 0.5 Nm
柔性導線橫截面 0.2 mm2 ... 2.5 mm2
剛性導線橫截面 0.2 mm2 ... 4 mm2
可連接導向橫截面 AWG 24 ... 12

尺寸圖
寬度 17.7 mm
高度 93.4 mm
深度 74.5 mm (7.5 mm（含DIN導軌）)
水平針距 1 分區

顏色 (針式連接器) 淺灰 (RAL 7035)
顏色 (底座元件) 灰色 (RAL 7042)
阻燃等級，符合UL 94 V-0
材料的CTI值 600
絕緣材料 PA 6.6-FR 20 % GF
PA 6.6-FR
外殼材料 PA 6.6-FR 20 % GF
PA 6.6-FR

保護通道 L-N
L-PE
N-PE
動作方向 1L-N & N-PE
額定電壓 UN 24 V AC (TN-S)
額定頻率fN 50 Hz (60 Hz)
最大持續電壓Uc 34 V AC
額定負載電流IL 26 A (30 °C時)
殘流IPE ≤ 5 μA
待機功耗 PC ≤ 2.70 mVA (UREF時)
≤ 4.80 mVA (UC時)
基準測試電壓UREF 27.00 V AC
標稱放電電流In（8/20）μs 1 kA
組合電涌UOC 2 kV
電壓保護水平Up（L-N） ≤ 0.2 kV
電壓保護水平Up (L-PE) ≤ 0.6 kV
電壓保護水平Up (N-PE) ≤ 0.6 kV
UT下的TOV動作（L-N） 50 V AC (120 分鐘 / 耐受模式)
UT下的TOV動作（L-PE） 50 V AC (120 分鐘 / 耐受模式)
響應時間tA（L-N） ≤ 25 ns
響應時間tA（L-PEN） ≤ 100 ns
響應時間tA（N-PE） ≤ 100 ns
額定短路電流ISCCR 10 kA AC
最大備用保險絲，帶有支線接線 32 A (gG / B / C)
附加技術數據
額定短路電流ISCCR 0.25 kA DC (DC支線中沒有額外的備用保險絲)
5 kA DC (用于20 A gG/B后備保護熔斷器)
最大放電電流 Imax (8/20) μs 4 kA
標稱放電電流In (8/20) μs 3 kA
殘壓Ures (L-N) ≤ 0.16 kV (0.5 kA時)
≤ 0.2 kV (1 kA)
殘壓Ures (L-PE) ≤ 0.35 kV (0.5 kA時)
≤ 0.4 kV (1 kA)
殘壓Ures (N-PE) ≤ 0.35 kV (0.5 kA時)
≤ 0.4 kV (1 kA)
最大持續電壓Uc 44 V DC
保護通道 (DC+) - (DC-)
(DC+/DC-) - PE

環境條件
保護等級 IP20
環境溫度（運行） -40 °C ... 80 °C
環境溫度（存放/運輸） -40 °C ... 80 °C
海拔 ≤ 2000 m (遙信觸點工作電壓 ≤ 250 V)
≤ 6000 m (遙信觸點工作電壓 ≤ 150 V)
允許濕度（運行） 5 % ... 95 %
沖擊力（運行） 30g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)
振動（操作） 5g (5 ... 500 Hz / 2.5 h / X, Y, Z)
德國菲尼克斯2907916電涌保護設備內置指示燈
UL規格
最大持續工作電壓MCOV 34 V AC
34 V DC
額定放電電流 In 1 kA
保護通道 L-N
L-G
N-G
(DC+) - (DC-)
(DC+) - G
(DC-) - G
額定電壓 34 V DC
額定負載電流IL 20 A
電源分配系統 Single phase
DC
額定頻率 50/60 Hz
實測限制電壓 MLV（L-N） 200 V
實測限制電壓 MLV (L-G) 510 V
實測限制電壓 MLV（N-G） 510 V
SPD型號 4CA
